Thông số điện
Công suất · dòng · tốc độ · hiệu suất
- Công suất
- 4 kW
- Dòng định mức
- 8,8 A
- Tốc độ
- 1.440 rpm
- Hiệu suất
- 88,6 %
- Cấp bảo vệ
- IP55
Dòng phổ thông
Động cơ điện 3 pha chân đế TPY 4 cực
Động cơ 3 pha 4 cực vỏ gang, chân đế B3, cấp bảo vệ IP55. Dùng cho bơm, quạt, băng tải và máy công nghiệp thông dụng.
Thông số chính
MODEL
TPY 1.5kW ~ TPY 15kW
CÔNG SUẤT
1,5 ~ 15 kW
DÒNG ĐỊNH MỨC
3,5 ~ 29,4 A
TỐC ĐỘ
1.420 ~ 1.460 rpm
HIỆU SUẤT
84,2 ~ 92,1 %
CẤP BẢO VỆ
IP55
ĐIỆN ÁP
380V / 3 pha
Có sẵn 0,75–22 kW tại kho TP.HCMXuất kho trong ngày làm việc · giao toàn quốc · hóa đơn VAT · bảo hành 12 tháng
* Số liệu minh họa — thay bằng thông số catalogue đã xác nhận trước khi đưa lên website chính thức.
Thông số & kích thước
TPY 4kW
01
02
TPY 4kW
TPY 4kW
TPY 4kW
Xem tài liệu →
Chọn model để xem đúng thông số và kích thước.
CHI TIẾT THEO MODEL
Động cơ điện 3 pha chân đế TPY 4 cực 4 kW
Xem hình ảnh, thông số, kích thước lắp đặt và tài liệu đúng theo từng model.
Đang xemTPY 4kW
Chọn kích thước
Thông số, kích thước và nhãn model bên dưới đổi theo model đang chọn.
Thông số kỹ thuật động cơ điện 3 pha chân đế tpy 4 cực
Công suất, dòng định mức, tốc độ, hiệu suất và kích thước lắp đặt theo từng model.
Cơ khí & lắp đặt
Khung · trục · kiểu lắp · khối lượng
- Điện áp
- 380V / 3 pha
- Khung (frame)
- 112M
- Đường kính trục
- Ø28 mm
- Kiểu lắp
- Chân đế B3
- Trọng lượng
- 42 kg
* Số liệu demo chỉ dùng để minh họa cách trình bày. Khi triển khai cần thay bằng thông số catalogue đã được Tiến Phát xác nhận.
Hình ảnh và cấu tạo
Các góc cần xem trước khi liên hệ.
Ảnh tổng thể sản phẩm
Ảnh rõ hình dáng, tem model và vị trí đấu nối.
Hộp cực & tem model
Vị trí đấu dây, thông số trên tem.
Video vận hành
Kiểm tra độ ồn, độ rung và chiều quay khi chạy thử.

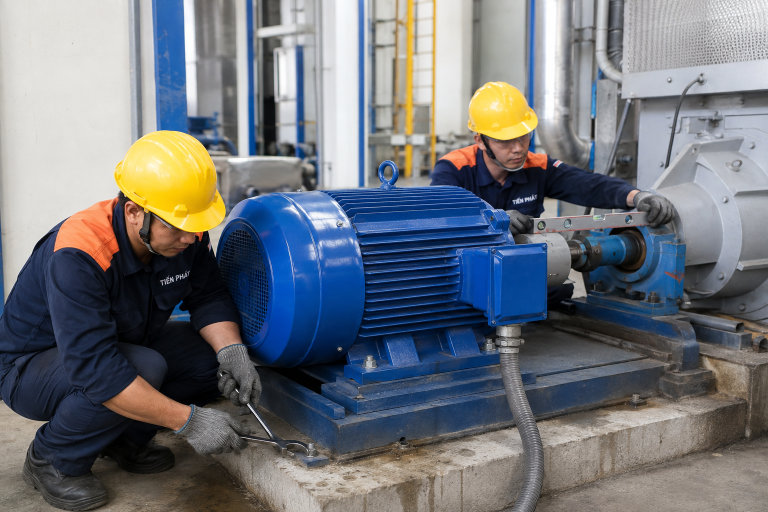

Ảnh lắp đặt thực tế
Giúp hình dung vị trí và khoảng trống thi công.
Kích thước và yêu cầu lắp đặt
Tách số đo sản phẩm khỏi hướng dẫn thi công để dễ kiểm tra.
Kích thước cần đối chiếu
Cập nhật đồng bộ theo model đang chọn
- Điện áp
- 380V / 3 pha
- Khung (frame)
- 112M
- Đường kính trục
- Ø28 mm
- Kiểu lắp
- Chân đế B3
- Trọng lượng
- 42 kg
Lưu ý trước khi lắp
Checklist ngắn cho đội kỹ thuật
- Kiểm tra điện áp và cách đấu sao/tam giác theo tem.
- Căn đồng tâm trục với tải, siết đủ lực bu lông chân đế.
- Lắp aptomat, khởi động từ và rơ le nhiệt phù hợp dòng định mức.
- Chạy thử không tải, kiểm tra chiều quay và độ rung.
Tài liệu kỹ thuật
Tài liệu hiện có cho sản phẩm này.
Chính sách bảo hành
Điều kiện, thời hạn và quy trình tiếp nhận bảo hành.
Cần biết khi đặt hàng
Các thông tin về sản phẩm cần biết khi đặt hàng.
Đủ tám dữ liệu dưới đây là chốt được cấu hình trong một lần trao đổi — thiếu dữ liệu nào, kỹ thuật sẽ hỏi lại phần đó.
01
Tải máy và mô-men cần thiết
Máy kéo tải gì, khối lượng hoặc mô-men yêu cầu; có tải khởi động nặng hay tải va đập không.
02
Tốc độ đầu ra và tỉ số truyền
Số vòng/phút cần đạt tại trục ra — từ đó chọn tỉ số truyền trong dải 1/5 ~ 1/240.
03
Công suất và nguồn điện
Công suất trong dải 15W ~ 140W; điện áp 220V hoặc 380V, 1 pha hay 3 pha, tần số 50Hz.
04
Kiểu trục ra
Trục rỗng (lỗ) hay trục đặc (trục lồi); đường kính trục và rãnh then theo hiện trạng máy.
05
Kiểu lắp và hướng lắp
Chân đế hoặc mặt bích; hướng trục ra, chiều quay và vị trí ra dây điện trong không gian lắp.
06
Điều kiện môi trường
Mức tiếp xúc nước, bụi, hóa chất và nhiệt độ -10°C ~ +40°C; cần đối chiếu cấp bảo vệ đúng theo cấu hình motor.
07
Phụ kiện kèm theo
Bộ điều tốc, phanh điện từ, chân đế phụ, khớp nối hoặc puly nếu cần cấp cùng bộ.
08
Số lượng và thời gian cần hàng
Số bộ, nơi giao hàng và mốc thời gian — quyết định phương án hàng sẵn hay đặt theo cấu hình.
GỬI THÔNG TIN ĐỂ CHỐT CẤU HÌNH →
Chưa đủ dữ liệu? Gửi ảnh tem máy và ảnh vị trí lắp, kỹ thuật đối chiếu giúp.
Ứng dụng
Động cơ thường dùng cho các máy sau.
Chọn theo công suất, tốc độ (số cực), kiểu lắp và điều kiện môi trường làm việc.
01
Bơm · quạt
Tải mô-men tăng theo tốc độ, nên dùng biến tần để tiết kiệm điện.
02
Máy nén khí
Khởi động nặng, cần dự phòng công suất.
03
Băng tải · máy nghiền
Tải liên tục, va đập — chú ý hệ số làm việc.
04
Máy công cụ
Yêu cầu tốc độ ổn định, độ rung thấp.
Hình thức giao hàng
Ba cách nhận hàng sau khi chốt cấu hình.
01
Giao tại TP.HCM
Giao trong 24 – 48 giờ với hàng có sẵn. Giao tận xưởng, có phiếu bàn giao và kiểm tra tem model khi nhận.
02
Chuyển hàng toàn quốc
Gửi qua nhà xe hoặc chuyển phát theo yêu cầu, đóng thùng gỗ/pallet cho hàng nặng. Có mã vận đơn để theo dõi.
03
Nhận trực tiếp tại kho
84/4C Phạm Thị Giây, Đông Thạnh, TP.HCM. Xem hàng, đối chiếu kích thước trục và nghiệm thu tại kho trước khi mang về.
HÀNG CÓ SẴN
Xuất kho trong ngày làm việc
HÀNG ĐẶT CẤU HÌNH
Xác nhận thời gian khi chốt đơn
CHỨNG TỪ
Hóa đơn VAT · bảo hành 12 tháng
Sản phẩm liên quan
So sánh thêm model trong cùng nhóm.
Câu hỏi thường gặp
Làm rõ trước khi yêu cầu báo giá.
Chọn động cơ 2, 4 hay 6 cực?
Theo tốc độ cần: 2 cực ~2.900 rpm, 4 cực ~1.450 rpm, 6 cực ~960 rpm. Cùng công suất, số cực càng nhiều mô-men càng lớn và khung càng to.
Thay động cơ cũ cần thông tin gì?
Ảnh tem (công suất, điện áp, tốc độ, frame), kiểu lắp chân đế/mặt bích và đường kính trục. Nếu tem mất, đo chiều cao tâm trục và khoảng cách lỗ chân đế.
Hiệu suất IE2 và IE3 khác nhau thế nào?
IE3 tổn hao thấp hơn khoảng 15–20% so với IE2; với máy chạy liên tục, phần điện năng tiết kiệm thường bù chênh lệch giá trong 1–2 năm.
Có cấp động cơ kèm biến tần không?
Có. Kỹ thuật chọn biến tần theo dòng định mức và kiểu tải (bơm/quạt hay tải nặng).
