Gối đỡ ngâm dầu Winston trục 28–85 mm, chịu nhiệt 500°C, làm mát dầu hoặc nước. Gửi ảnh gối cũ để đối chiếu đúng model.
Đọc nhanh kiểu đầu ra và điều kiện lắp trước khi mở trang chi tiết.
Gối đỡ ngâm dầu giải nhiệt nước Winston GH-140-6314 cho trục 55 hoặc 60 mm, cao gối 140 mm, vòng bi 6314, vỏ gang, làm mát dầu/nước, chịu nhiệt tới 500°C.
Phù hợp khi: Môi trường nhiệt cao, cần gối giải nhiệt nước cùng cỡ trục 55 hoặc 60 mm.
Gối đỡ ngâm dầu giải nhiệt nước Winston GH-180-6316N cho trục 65 hoặc 70 mm, cao gối 180 mm, vòng bi 6316, vỏ gang, làm mát dầu/nước, chịu nhiệt tới 500°C.
Phù hợp khi: Môi trường nhiệt cao, cần gối giải nhiệt nước cùng cỡ trục 65 hoặc 70 mm.

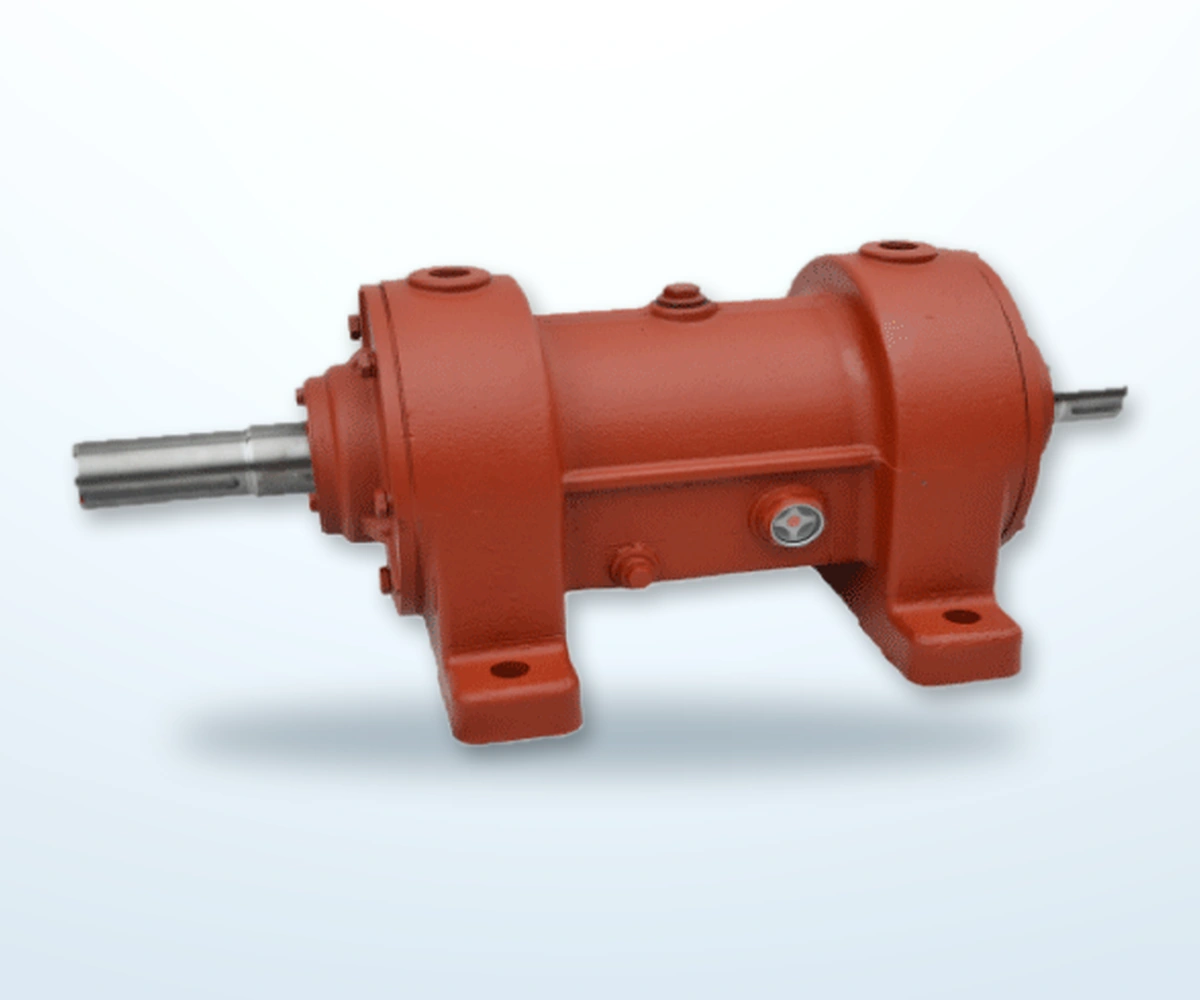

Gối đỡ ngâm dầu giải nhiệt nước Winston H-140-6312N cho trục 48 hoặc 42 mm, cao gối 140 mm, vòng bi 6312, vỏ gang, làm mát dầu/nước, chịu nhiệt tới 500°C.
Phù hợp khi: Môi trường nhiệt cao, cần gối giải nhiệt nước cùng cỡ trục 48 hoặc 42 mm.

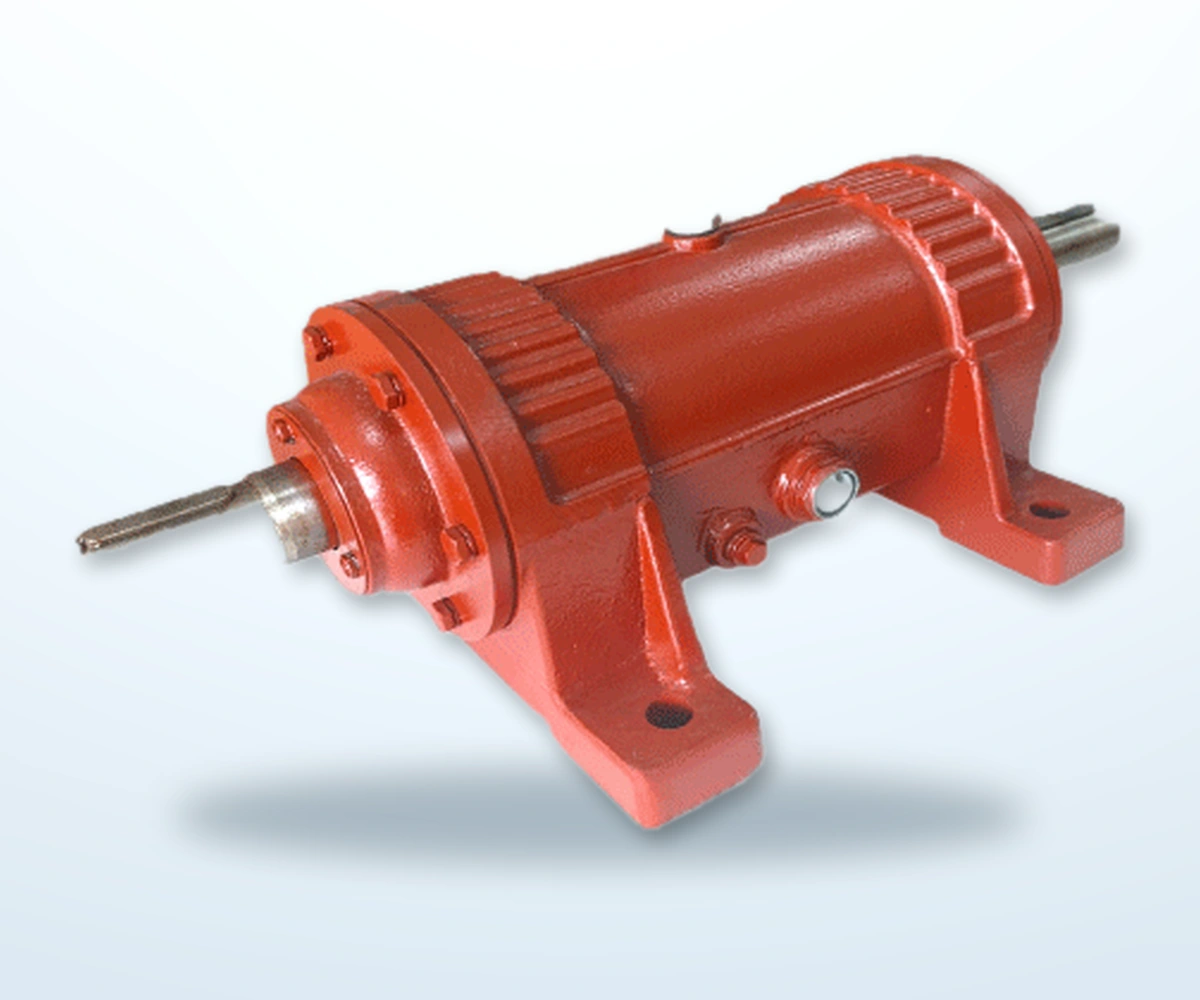

Gối đỡ ngâm dầu Winston H-115-6310 cho trục 38 mm, cao gối 115 mm, vòng bi 6310, vỏ gang, làm mát dầu/nước, chịu nhiệt tới 500°C.
Phù hợp khi: Thay gối cũ cùng cỡ trục 38 mm, cao gối 115 mm.
Gối đỡ ngâm dầu Winston H-140-6312 cho trục 48 hoặc 42 mm, cao gối 140 mm, vòng bi 6312, vỏ gang, làm mát dầu/nước, chịu nhiệt tới 500°C.
Phù hợp khi: Thay gối cũ cùng cỡ trục 48 hoặc 42 mm, cao gối 140 mm.

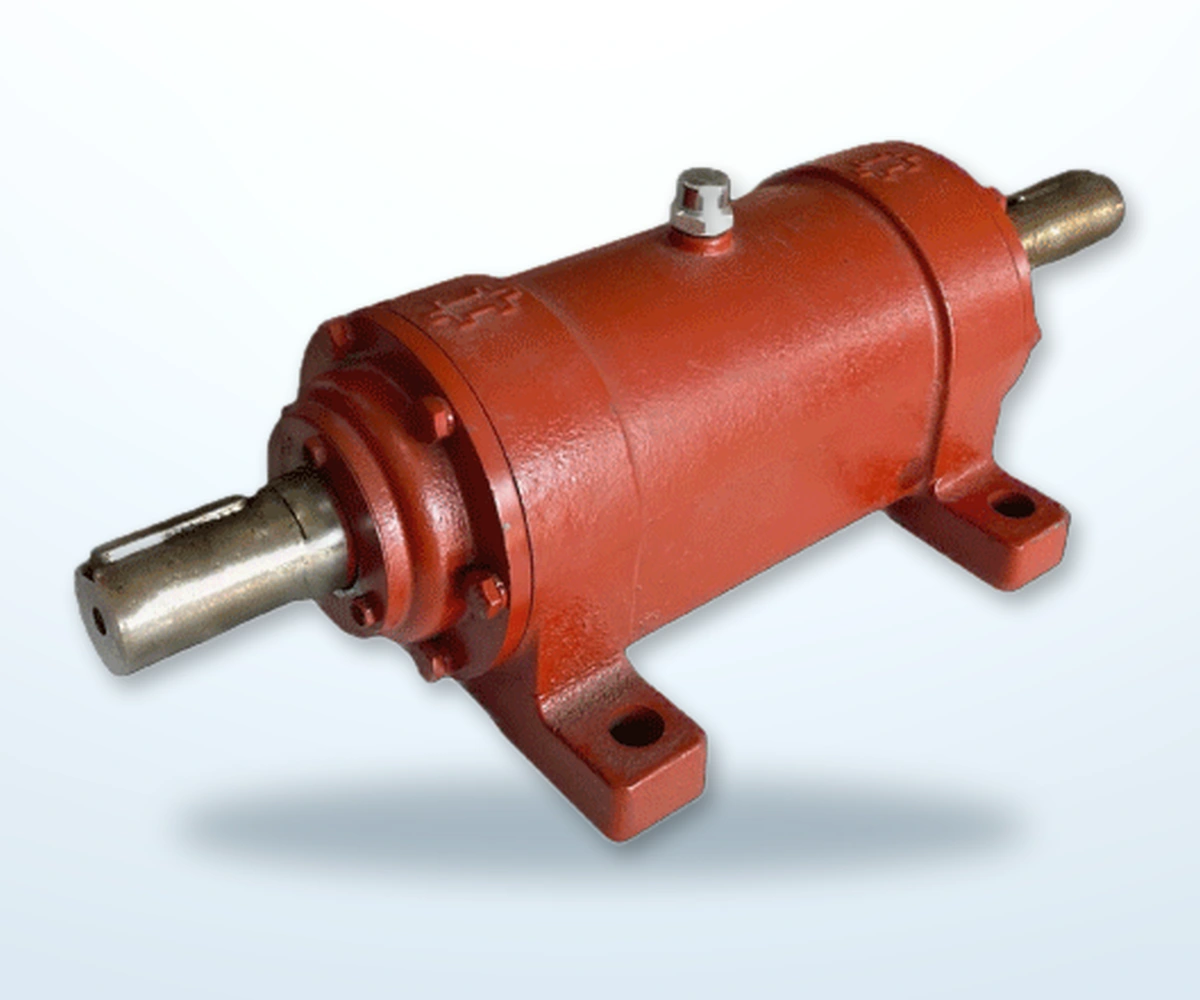

Gối đỡ ngâm dầu Winston H-80-6308 cho trục 28 mm, cao gối 80 mm, vòng bi 6308, vỏ gang, làm mát dầu/nước, chịu nhiệt tới 500°C.
Phù hợp khi: Thay gối cũ cùng cỡ trục 28 mm, cao gối 80 mm.
Gối đỡ ngâm dầu Winston H-80-6309 cho trục 38 mm, cao gối 80 mm, vòng bi 6309, vỏ gang, làm mát dầu/nước, chịu nhiệt tới 500°C.
Phù hợp khi: Thay gối cũ cùng cỡ trục 38 mm, cao gối 80 mm.
Gối đỡ ngâm dầu Winston LK-250-22312 cho trục 55 hoặc 60 mm, cao gối 250 mm, vòng bi 22312, vỏ gang, làm mát dầu/nước, chịu nhiệt tới 500°C.
Phù hợp khi: Thay gối cũ cỡ lớn cùng cỡ trục 55 hoặc 60 mm, cao gối 250 mm.
Gối đỡ ngâm dầu Winston LK-250-22314 cho trục 60 mm, cao gối 250 mm, vòng bi 22314, vỏ gang, làm mát dầu/nước, chịu nhiệt tới 500°C.
Phù hợp khi: Thay gối cũ cỡ lớn cùng cỡ trục 60 mm, cao gối 250 mm.
Gối đỡ ngâm dầu Winston LK-250-6312 cho trục 55 hoặc 60 mm, cao gối 250 mm, vỏ gang, làm mát dầu/nước, chịu nhiệt tới 500°C. Vòng bi 6312, dài trục 108 mm, trọng lượng 102 kg.
Phù hợp khi: Thay gối cũ cỡ lớn cùng cỡ trục 55 hoặc 60 mm, cao gối 250 mm — vòng bi 6312.

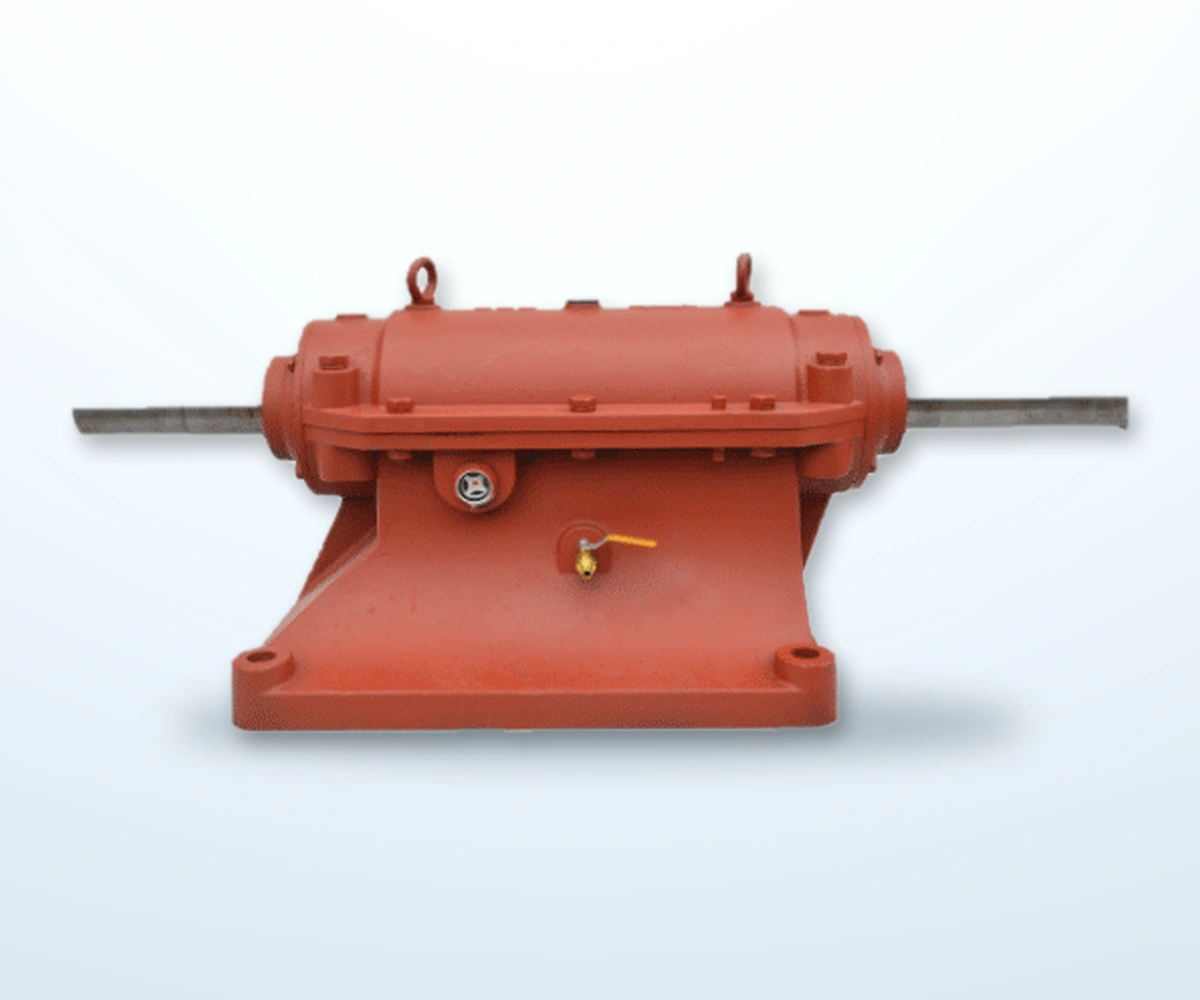

Gối đỡ ngâm dầu Winston LK-250-6314 cho trục 60 mm, cao gối 250 mm, vòng bi 6314, vỏ gang, làm mát dầu/nước, chịu nhiệt tới 500°C.
Phù hợp khi: Thay gối cũ cỡ lớn cùng cỡ trục 60 mm, cao gối 250 mm.
Gối đỡ ngâm dầu Winston LK-280-22316 cho trục 65 mm, cao gối 280 mm, vòng bi 22316, vỏ gang, làm mát dầu/nước, chịu nhiệt tới 500°C.
Phù hợp khi: Thay gối cũ cỡ lớn cùng cỡ trục 65 mm, cao gối 280 mm.
Gối đỡ ngâm dầu Winston LK-280-6316 cho trục 65 mm, cao gối 280 mm, vòng bi 6316.
Phù hợp khi: Thay gối cũ cỡ lớn cùng cỡ trục 65 mm, cao gối 280 mm.
Gối đỡ ngâm dầu Winston LK-375-22320 cho trục 85 mm, cao gối 375 mm, vòng bi 22320, vỏ gang, làm mát dầu/nước, chịu nhiệt tới 500°C.
Phù hợp khi: Thay gối cũ cỡ lớn cùng cỡ trục 85 mm, cao gối 375 mm.
Không có sản phẩm khớp bộ lọc.
Không biết model cũ? Gửi ảnh tem, toàn bộ cụm thiết bị và vị trí lắp để kỹ thuật đối chiếu.
Gửi ảnh / thông số →Gối đỡ ngâm dầu Winston là dòng gối đỡ trục ngâm dầu dùng cho trục quay liên tục của quạt công nghiệp và máy bơm. Tiến Phát phân phối 14 model, trục 28–85 mm, cao gối 80–375 mm, vỏ gang, làm mát dầu/nước, chịu nhiệt tới 500°C, bảo hành 12 tháng. Người mua thường đang thay một gối cũ trên máy đang chạy — máy dừng là thiệt hại — nên nỗi lo lớn nhất là đặt nhầm size: đo đúng 5 con số trên gối cũ là chọn đúng.
Muốn thay gối đỡ ngâm dầu mà không sợ đặt nhầm, đối chiếu đúng 5 con số trên gối cũ: đường kính trục, cao gối, mã vòng bi, dài gối và rộng chân đế. Khớp đủ 5 con số là lắp vừa. Bảng dưới đây tóm tắt 14 model:
| Model | Trục | Cao gối | Vòng bi | Trọng lượng |
| H-80-6308 | 28 mm | 80 mm | 6308 | 18 kg |
| H-80-6309 | 38 mm | 80 mm | 6309 | 19,5 kg |
| H-115-6310 | 38 mm | 115 mm | 6310 | 27,5 kg |
| H-140-6312 | 48/42 mm | 140 mm | 6312 | 45,5 kg |
| H-140-6312N | 48/42 mm | 140 mm | 6312 | 48 kg |
| GH-140-6314 | 55/60 mm | 140 mm | 6314 | 74 kg |
| GH-180-6316N | 65/70 mm | 180 mm | 6316 | 130 kg |
| LK-250-22312 | 55/60 mm | 250 mm | 22312 | 108 kg |
| LK-250-22314 | 60 mm | 250 mm | 22314 | 108 kg |
| LK-250-6312 | 55/60 mm | 250 mm | 6312 | 102 kg |
| LK-250-6314 | 60 mm | 250 mm | 6314 | 108 kg |
| LK-280-22316 | 65 mm | 280 mm | 22316 | 172 kg |
| LK-280-6316 | 65 mm | 280 mm | 6316 | Chưa công bố |
| LK-375-22320 | 85 mm | 375 mm | 22320 | 300 kg |
Dễ nhầm nhất: cùng một đường kính trục có thể thuộc hai cao gối khác nhau — trục 38 mm có cả H-80-6309 (cao 80 mm) và H-115-6310 (cao 115 mm), nên bắt buộc phải đo cao gối. Model có hai cỡ trục (48/42, 55/60, 65/70 mm) thì bắt buộc phải đo trục thực tế bằng thước kẹp.
Tiến Phát không công bố giá niêm yết: báo giá gối đỡ ngâm dầu tính theo cấu hình đã chốt, hãng vòng bi, số lượng và vị trí giao hàng. Khi đặt hàng có thể chọn hãng vòng bi Koyo, C&U hoặc ZWZ — mã bi cố định theo model gối, chỉ hãng bi là tuỳ chọn. Gửi 5 số đo và ảnh gối cũ để kỹ thuật đối chiếu rồi báo giá chính thức. Sản phẩm có sẵn gối đỡ ngâm dầu tại TP.HCM, giao hàng toàn quốc.
Lắp đúng hay sai quyết định ở hai con số: cao gối (tim trục có thẳng với máy cũ hay không — sai là phải kê lại đế) và kích thước chân đế (lỗ bắt bu lông có khớp với bệ máy sẵn có hay không). Model giải nhiệt nước (H-140-6312N, GH-140-6314, GH-180-6316N) cần xác nhận nguồn nước làm mát và vị trí cổng nước vào, nước ra. Gối đỡ ngâm dầu TP.HCM giao trong 24–48 giờ; khách ở Bình Dương, Long An, Đồng Nai đặt hàng giao toàn quốc.
Ứng dụng phổ biến nhất là gối đỡ ngâm dầu cho quạt công nghiệp — đỡ trục quạt hút, quạt ly tâm chạy liên tục trong nhà xưởng. Gối đỡ ngâm dầu cho máy bơm dùng cho trục bơm quay liên tục. Vị trí làm việc nóng thì dùng gối đỡ ngâm dầu giải nhiệt nước, nhờ đó gối đỡ ngâm dầu chịu nhiệt 500°C. Cả hai nhóm đều chọn theo cùng 5 con số.
Đo 5 điểm: đường kính trục, cao gối, mã vòng bi, dài gối và rộng chân đế. Gửi 5 số đo kèm ảnh gối cũ là kỹ thuật đối chiếu được model — đo đúng 5 con số trên gối cũ là chọn đúng.
Khi vị trí lắp làm việc nóng: 3 model giải nhiệt nước là H-140-6312N, GH-140-6314 và GH-180-6316N. Cần chuẩn bị nguồn nước làm mát và cổng nước vào, nước ra tại vị trí lắp.
Khi đặt hàng có thể chọn hãng vòng bi Koyo, C&U hoặc ZWZ. Mã bi cố định theo model gối — ví dụ vòng bi 6308 cho H-80-6308, vòng bi 22320 cho LK-375-22320 — chỉ hãng bi là tuỳ chọn.
Gối đỡ ngâm dầu Winston được bảo hành 12 tháng cho toàn dòng. Sản phẩm có sẵn gối đỡ ngâm dầu tại TP.HCM, giao hàng toàn quốc và có hóa đơn VAT.
Cần mua gối đỡ ngâm dầu hay nhận báo giá gối đỡ ngâm dầu Winston? Gửi 5 số đo và ảnh gối cũ qua form “Nhận báo giá” — kỹ thuật Tiến Phát sẽ đối chiếu và báo giá. Tiến Phát bán gối đỡ ngâm dầu Winston, có sẵn hàng tại kho TP.HCM.
Chọn một tình huống để biết thông tin cần chuẩn bị.
Đường kính trục, cao gối, vòng bi, dài gối và rộng chân đế quyết định gối mới có lắp vừa hay không.
Ổ bi được ngâm trong bể dầu nên tản nhiệt tốt, chịu tốc độ và tải liên tục cao hơn, chu kỳ bảo dưỡng dài hơn gối bôi mỡ.
Thường dùng dầu bánh răng hoặc dầu tuabin ISO VG 46–68 tùy tốc độ và nhiệt độ. Kỹ thuật sẽ ghi rõ khi giao hàng.
Nhiệt độ vỏ dưới 70°C là bình thường. Nóng hơn thường do thiếu/thừa dầu, lệch tâm hoặc ổ bi hỏng.
Đường kính trục, chiều cao tâm, khoảng cách lỗ bắt và ảnh gối hiện tại.
