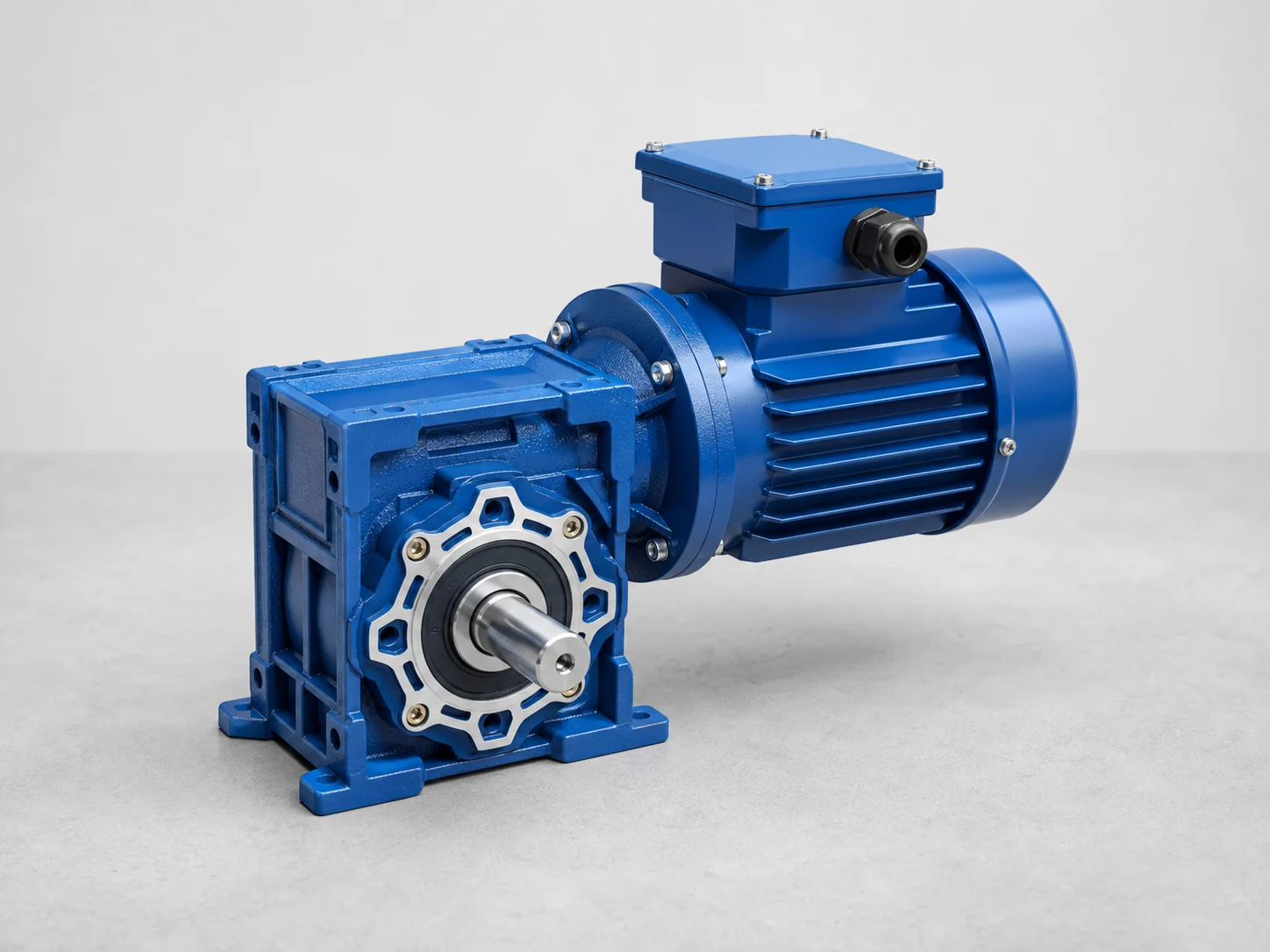

Motor giảm tốc trục vuông góc

1. Chọn hộp số trục vuông góc theo kiểu trục trước, công suất sau

Nhóm trục vuông góc có 5 dòng: hộp số trục vít Chenta ASM, Houle dòng H chân đế, Houle F3F cốt đặc, Houle F3S cốt rỗng và hộp số trục vít Winston WPS175. Cả 5 đều đổi hướng truyền động 90°, nhưng khác nhau ở kiểu trục ra, kiểu lắp và dải tỉ số — và chính kiểu trục mới là thứ quyết định một model có lắp được vào máy của bạn hay không.

Thứ tự chọn đúng là kiểu trục và kiểu lắp trước, tỉ số truyền sau, công suất và điện áp cuối cùng. Chọn ngược thứ tự rất dễ gặp trường hợp công suất vừa nhưng trục không lắp được: cốt rỗng cần đường kính trục máy vừa lỗ cốt, cốt đặc cần chỗ bắt khớp nối hoặc puly, chân đế cần mặt nền để bắt. Dải chung của nhóm là công suất 15W–3,7kW và tỉ số 1/5–1/240 — nhưng đó là biên của cả nhóm gộp lại, không phải số của một model cụ thể.

2. So sánh 5 dòng trong nhóm

Bảng dưới đây tóm tắt đúng số liệu đã công bố trên từng trang sản phẩm; ô ghi “chưa công bố” là số chưa có trên trang nguồn, không phải số ước tính.

Hai điểm cần lưu ý khi đọc bảng. Thứ nhất, dải tỉ số rộng nhất thuộc về dòng H (tới 1/240), còn ASM và WPS175 chỉ tới 1/60. Thứ hai, moment theo từng tỉ số chưa được công bố ở bất kỳ dòng nào, trừ ASM công bố moment max 70–7000 Nm tùy size; tốc độ đầu ra và tải hướng kính theo từng tỉ số cũng đang để trống trong bảng tỉ số trên trang sản phẩm.

3. Cốt rỗng hay cốt đặc: chọn theo đầu trục máy

F3S là cốt rỗng: trục ra rỗng lắp trực tiếp lên trục máy, cụm truyền động ngắn lại và không cần khớp nối trung gian — hợp khi trục máy đã có sẵn và muốn gắn hộp số lên thẳng trục đó. Điều kiện duy nhất là đường kính trục máy phải vừa lỗ cốt; đường kính cốt của F3S chưa được công bố theo từng tỉ số nên cần gửi đường kính trục máy để kỹ thuật đối chiếu.

F3F là cốt đặc: trục ra là trục đặc chủ động, nối với máy qua khớp nối, nhông hoặc puly — hợp khi máy cần đầu trục chủ động để dẫn động tiếp. F3F công bố bánh răng Hypoid, dải công suất 15W~3700W, tỉ số 1/5~1/150, điện áp 220V~380V, IP54. Dòng H chân đế là trường hợp thứ ba: toàn bộ cụm bắt lên nền bằng chân đế, hợp khi máy có mặt nền để bắt và cần dải tỉ số rộng nhất nhóm (1/5~1/240).

4. Tỉ số truyền nói lên điều gì — và điều gì chưa nói

Tỉ số truyền là quan hệ giữa tốc độ đầu vào và tốc độ đầu ra: tỉ số 1/50 nghĩa là trục vào quay 50 vòng thì trục ra quay 1 vòng, và tốc độ đầu ra bằng tốc độ đầu vào chia cho tỉ số. Dải tỉ số của nhóm đã công bố rõ: dòng H là 1/5~1/240, F3F và F3S là 1/5~1/150, ASM và WPS175 là 1/10~1/60.

Nhưng tỉ số một mình chưa đủ để chốt tốc độ đầu ra, vì tốc độ đầu vào theo từng cấu hình chưa được công bố ở các dòng Houle, và bảng tỉ số trên trang sản phẩm hiện để trống tốc độ ra, moment và tải hướng kính theo từng tỉ số. Vì vậy đừng suy tốc độ đầu ra hay moment từ tỉ số: gửi tốc độ đầu ra cần và tải máy, kỹ thuật sẽ đối chiếu catalogue và chốt tỉ số cùng cấu hình.

5. Hộp số rời và motor ghép riêng: trường hợp WPS175 và ASM

WPS175 là hộp số trục vít rời của Winston, không kèm motor — đây là điểm khác biệt lớn nhất của nó trong nhóm. Công suất không công bố theo hộp số mà chốt theo motor ghép và tải thực tế, nên đừng hỏi WPS175 “công suất bao nhiêu” như một motor liền khối. Những gì đã công bố: tỉ số 1/10~1/60, vỏ gang, kiểu lắp chân đế, thương hiệu Winston, xuất xứ China, bảo hành 12 tháng, có sẵn tại kho TP.HCM.

ASM cũng là hộp số trục vít rời, nhưng theo dải size thay vì một mã cố định: dải size đầy đủ 40–400, size có sẵn tại kho TP.HCM là 40–155, size lớn hơn đặt hàng 45–60 ngày. ASM tương thích động cơ chuẩn NEMA và IEC, trục thép carbon S45C xử lý nhiệt, nhập khẩu trực tiếp từ nhà máy Taiwan, CO, CQ khi giao hàng.

6. Khi nào nên hỏi kỹ thuật?

Hỏi kỹ thuật khi chưa xác định được model — trường hợp thường gặp nhất với nhóm trục vuông góc, vì 5 dòng đều là dải hoặc hộp số rời mà đầu mút dải không phải thông số của một cấu hình cụ thể.

Thông tin càng đủ thì khoanh cấu hình càng nhanh: ảnh tem và ảnh toàn bộ cụm motor cũ (nếu thay thiết bị cũ), tốc độ đầu ra cần, tải máy và moment yêu cầu, đường kính trục máy và kiểu trục (cốt rỗng hay cốt đặc), điện áp tại vị trí lắp, kiểu lắp và mặt nền bắt chân đế. Hai trường hợp bắt buộc phải hỏi trước khi chốt: khi cần WPS175 ghép motor riêng, vì công suất chốt theo motor ghép; và khi cần ASM size lớn ngoài 40–155, vì size đó phải đặt hàng 45–60 ngày. Toàn nhóm bảo hành 12 tháng, không công bố giá trên trang sản phẩm.
