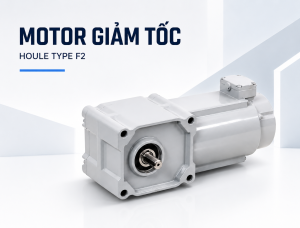

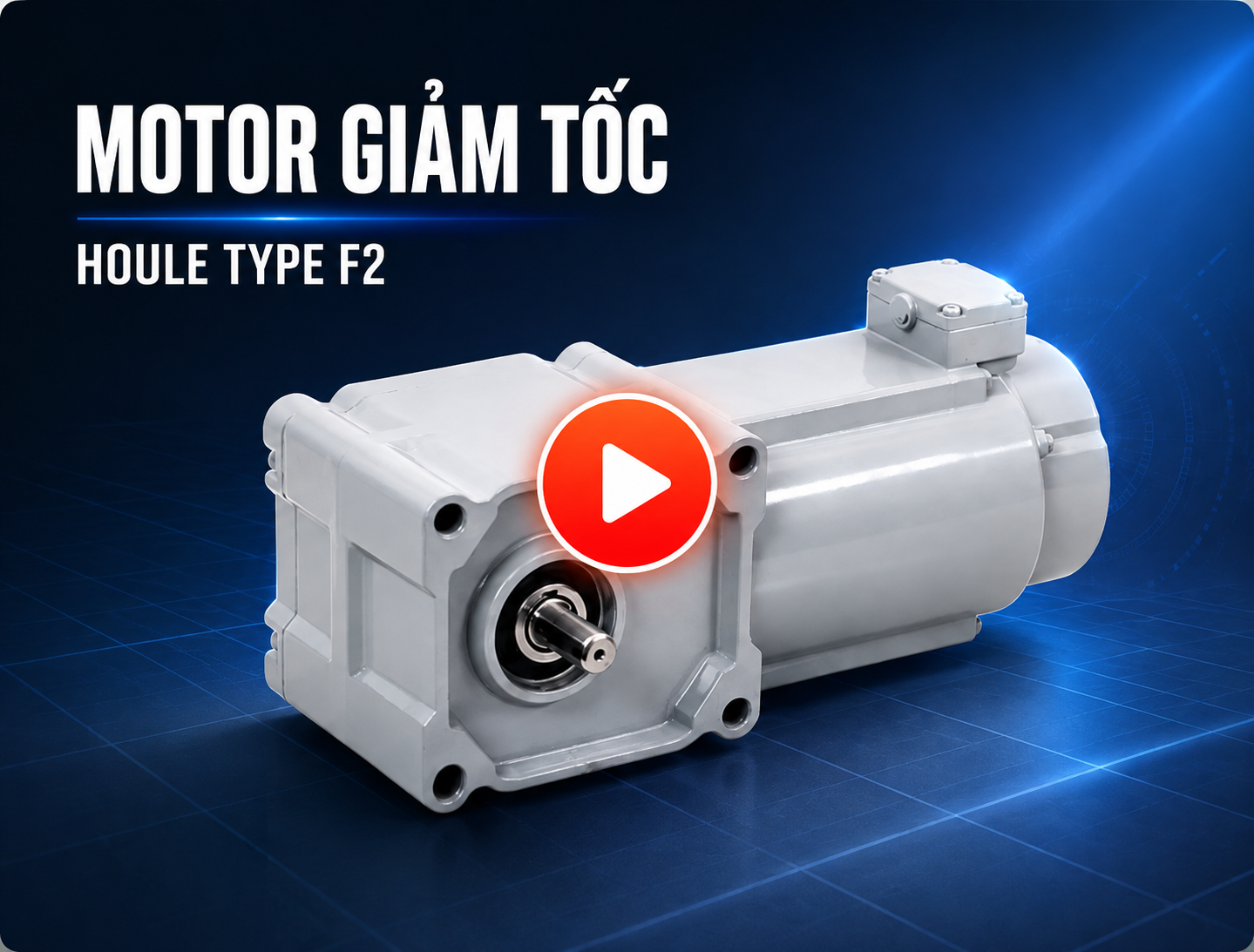

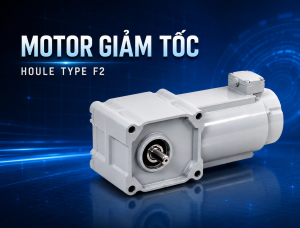

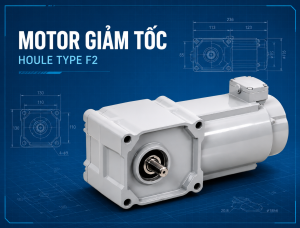

Motor giảm tốc thân kín Houle type F2
Motor giảm tốc trục vuông góc, thân kín và lắp gọn cho băng tải hoặc máy tự động. Kỹ thuật đối chiếu đúng công suất, tỉ số truyền và kiểu trục trước khi giao.
* Cấp bảo vệ thay đổi theo cấu hình motor. Kỹ thuật sẽ đối chiếu catalogue và tem model trước khi xác nhận dùng trong môi trường ẩm hoặc có nước.
Chọn công suất và cách xem phù hợp.
Dùng bảng thông số để đọc và lọc nhanh; chuyển sang bản vẽ catalogue khi cần kiểm tra kích thước lắp đặt hoặc tải tài liệu gốc.
Gửi công suất, tỉ số truyền và kiểu lắp để kỹ thuật đối chiếu đúng bản trước khi gia công khung.
380V · 0,11A | 220V · 0,14A · 1400 rpm · cách điện B · bảng catalogue ghi cấp 65 · Trục rỗng Ø12(4) · trục đặc Ø15(5)
| Tỉ số | Tốc độ ra (rpm) | Moment (N·m) | Moment (kgf·m) | O.H.L (N) |
|---|
⟷ Kéo ngang bảng để xem moment và O.H.L
Không có tỉ số nào thỏa điều kiện đang lọc — hãy nới giá trị hoặc chọn công suất lớn hơn.

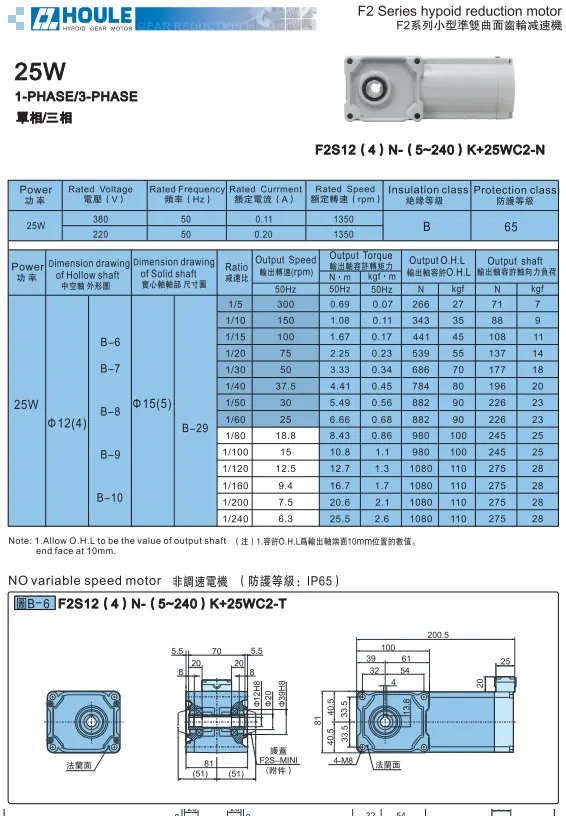

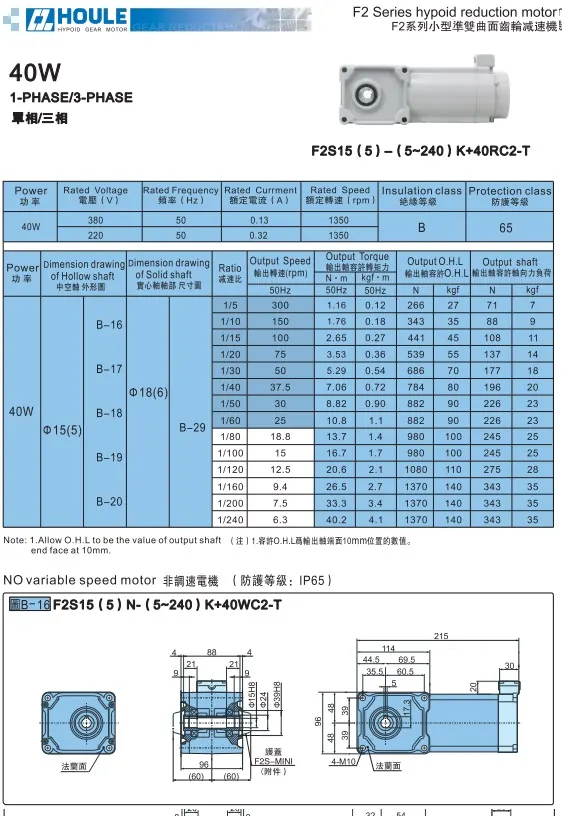

Số liệu được chép từ catalogue Houle F2 ở tần số 50Hz. Dấu ※ là mức bị giới hạn bởi moment cho phép. O.H.L được đo tại vị trí cách mặt đầu trục ra 10mm. Cấp bảo vệ phải đối chiếu thêm theo cấu hình motor.
Gửi tốc độ đầu ra, tải và thời gian vận hành để kỹ thuật chọn cấu hình phù hợp.
Các thông tin về sản phẩm cần biết khi đặt hàng.
Tải máy và mô-men cần thiết
Máy kéo tải gì, khối lượng hoặc mô-men yêu cầu; có tải khởi động nặng hay tải va đập không.
Tốc độ đầu ra và tỉ số truyền
Số vòng/phút cần đạt tại trục ra — từ đó chọn tỉ số truyền trong dải 1/5 ~ 1/240.
Công suất và nguồn điện
Công suất trong dải 15W ~ 140W; điện áp 220V hoặc 380V, 1 pha hay 3 pha, tần số 50Hz.
Kiểu trục ra
Trục rỗng (lỗ) hay trục đặc (trục lồi); đường kính trục và rãnh then theo hiện trạng máy.
Kiểu lắp và hướng lắp
Chân đế hoặc mặt bích; hướng trục ra, chiều quay và vị trí ra dây điện trong không gian lắp.
Điều kiện môi trường
Mức tiếp xúc nước, bụi, hóa chất và nhiệt độ -10°C ~ +40°C; cần đối chiếu cấp bảo vệ đúng theo cấu hình motor.
Phụ kiện kèm theo
Bộ điều tốc, phanh điện từ, chân đế phụ, khớp nối hoặc puly nếu cần cấp cùng bộ.
Số lượng và thời gian cần hàng
Số bộ, nơi giao hàng và mốc thời gian — quyết định phương án hàng sẵn hay đặt theo cấu hình.
Vị trí F2 thường được dùng trong nhà xưởng.
Thiết kế trục vuông góc phù hợp các cụm truyền động cần đổi hướng 90° trong không gian gọn. Với nơi ẩm hoặc vệ sinh bằng nước, cần chọn đúng cấu hình cấp bảo vệ.
Băng tải
Tốc độ đầu ra ổn định, mô-men khởi động và bố trí trục theo khung tải.
Máy trộn · máy khuấy
Tải biến thiên và quán tính lớn — cần hệ số tải dự phòng.
Dây rửa · chế biến
Vị trí ẩm, vệ sinh định kỳ; kỹ thuật đối chiếu cấp bảo vệ theo đúng motor và phương án điều tốc.
Tự động hóa nhỏ
Ưu tiên kích thước gọn, điện áp 220V và bộ điều tốc.
Ba cách nhận hàng sau khi chốt cấu hình.
Giao tại TP.HCM
Giao trong 24 – 48 giờ với hàng có sẵn. Giao tận xưởng, có phiếu bàn giao và kiểm tra tem model khi nhận.
Chuyển hàng toàn quốc
Gửi qua nhà xe hoặc chuyển phát theo yêu cầu, đóng thùng gỗ/pallet cho hàng nặng. Có mã vận đơn để theo dõi.
Nhận trực tiếp tại kho
84/4C Phạm Thị Giây, Đông Thạnh, TP.HCM. Xem hàng, đối chiếu kích thước trục và nghiệm thu tại kho trước khi mang về.
So sánh thêm model trong cùng nhóm.

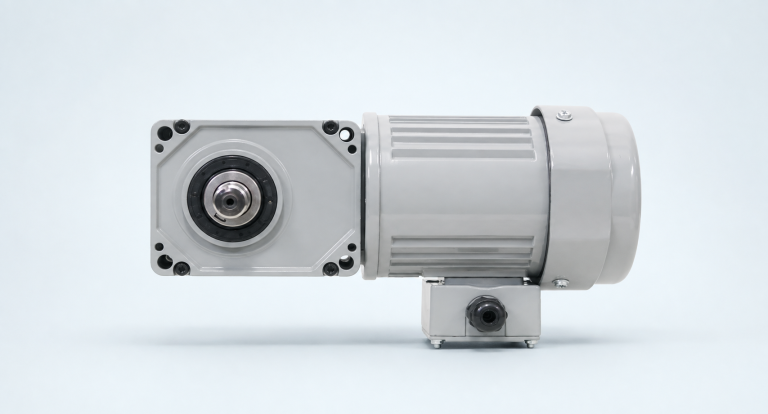

Houle H Series
100W–3,7kW · 1/5–1/240 · Trục vuông góc
Cốt âm
Motor giảm tốc trục vuông góc cốt âm Houle type F3
100W–3,7kW · 1/5–1/150 · Cốt âm
Cốt dương
Motor giảm tốc trục vuông góc cốt dương Houle type F3
15W–3,7kW · 1/5–1/150 · Cốt dương
Hộp số rời

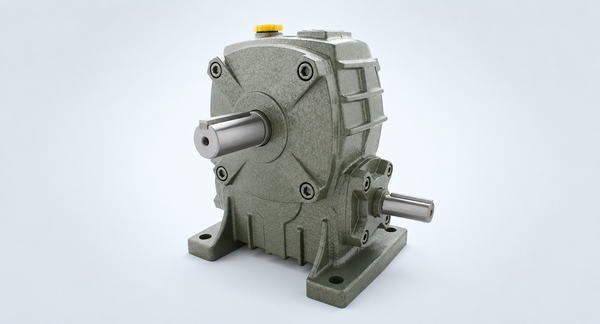

Hộp giảm tốc tải nặng trục vít WSP
1/10–1/60 · Ghép motor · Trục vít
Làm rõ trước khi yêu cầu báo giá.
Chọn type F2 cần cung cấp những thông tin gì?
Tối thiểu cần tải máy, tốc độ đầu ra cần đạt, kiểu lắp (chân đế hoặc mặt bích), kiểu trục ra và mô tả ứng dụng. Nếu thay thiết bị cũ, gửi thêm ảnh tem và vị trí lắp.
Cấp bảo vệ của F2 được xác định như thế nào?

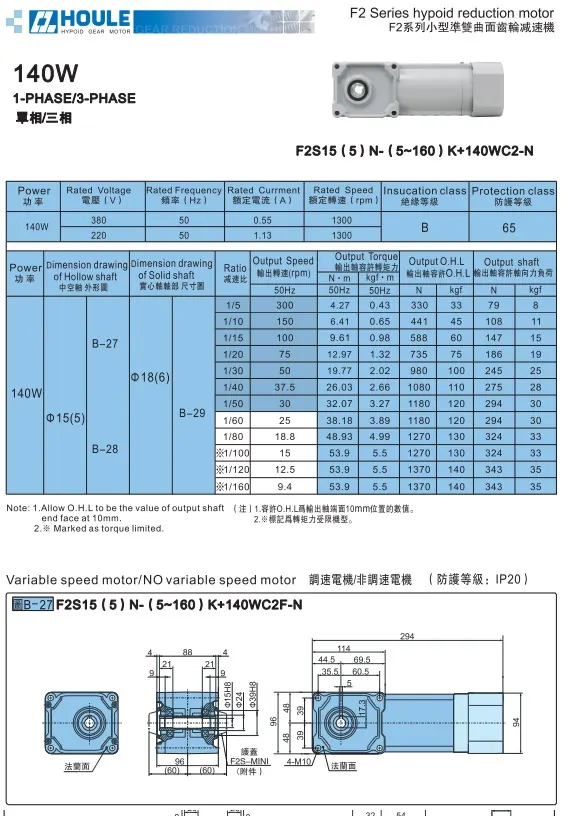

Bảng thông số catalogue ghi cấp 65, trong khi một số bản vẽ cấu hình motor điều tốc ghi IP20. Vì vậy phải đối chiếu đúng mã motor, bộ điều tốc và tem thực tế; không xác nhận khả năng chịu nước chỉ dựa trên tên dòng F2.
Có thể chọn theo công suất không?
Không nên. Công suất chỉ là một dữ liệu; tốc độ đầu ra, tải, kích thước trục và nguồn điện có thể làm hai model cùng công suất không thay thế được cho nhau.
Thời gian giao hàng bao lâu?
Hàng có sẵn xuất kho trong ngày làm việc và giao TP.HCM trong 24 – 48 giờ; hàng đặt theo cấu hình sẽ được xác nhận thời gian cụ thể khi chốt đơn.
Có thể dùng F2 để thay trực tiếp motor giảm tốc cũ không?
Chưa thể xác nhận chỉ dựa trên công suất. Cần đối chiếu thêm tốc độ đầu ra hoặc tỉ số truyền, kiểu và kích thước trục, kiểu lắp, điện áp, chiều quay và không gian lắp thực tế. Nếu có thiết bị cũ, nên gửi ảnh tem máy và vị trí lắp để kỹ thuật kiểm tra trước khi chốt model thay thế.
