Với motor giảm tốc trục vuông góc, kiểu trục ra quyết định cách nối với máy. Hai lựa chọn phổ biến là cốt âm (trục rỗng) và cốt dương (trục đặc).

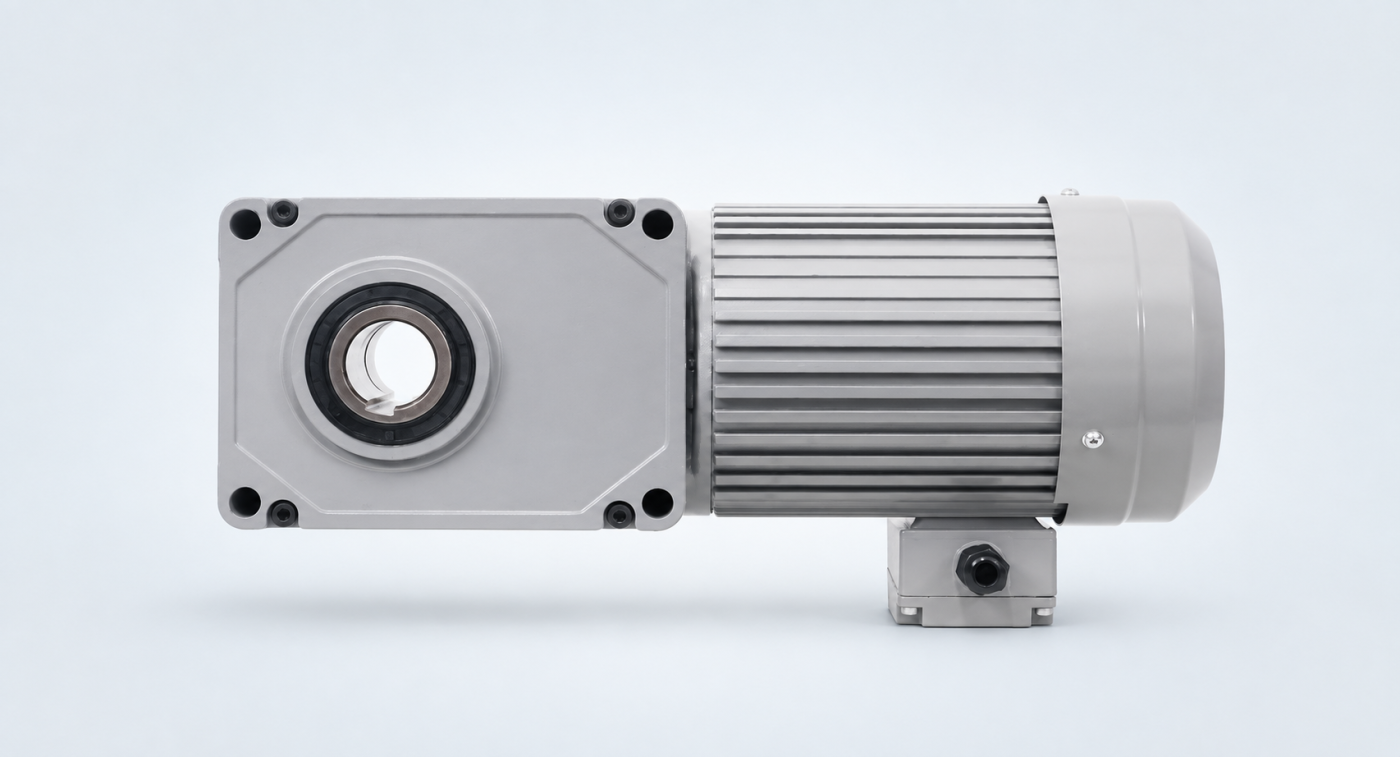

Cốt âm (trục rỗng)
Trục máy đưa thẳng vào lỗ cốt, khóa bằng then và tay đòn chống xoay. Rút ngắn chiều dài cụm truyền động, không cần khớp nối.
- Phù hợp: băng tải, trục cuốn lắp trực tiếp.
- Cần: đường kính trục máy đúng lỗ cốt, rãnh then đúng chuẩn.
Cốt dương (trục đặc)
Đầu trục chủ động nối qua khớp nối, nhông xích hoặc puly. Linh hoạt khi cần đổi tỉ số hoặc tách motor khỏi máy để bảo trì.
- Phù hợp: truyền động qua xích, đai, khớp nối.
- Cần: chỗ lắp khớp nối / nhông, căn đồng tâm.
So sánh nhanh
| Tiêu chí | Cốt âm | Cốt dương |
|---|---|---|
| Chiều dài cụm | Ngắn | Dài hơn |
| Phụ kiện nối | Không cần khớp nối | Khớp nối / nhông / puly |
| Thay đổi tỉ số ngoài | Khó | Dễ (đổi nhông, puly) |
