Máy bơm nước trục ngang

1. Máy bơm nước trục ngang là gì?

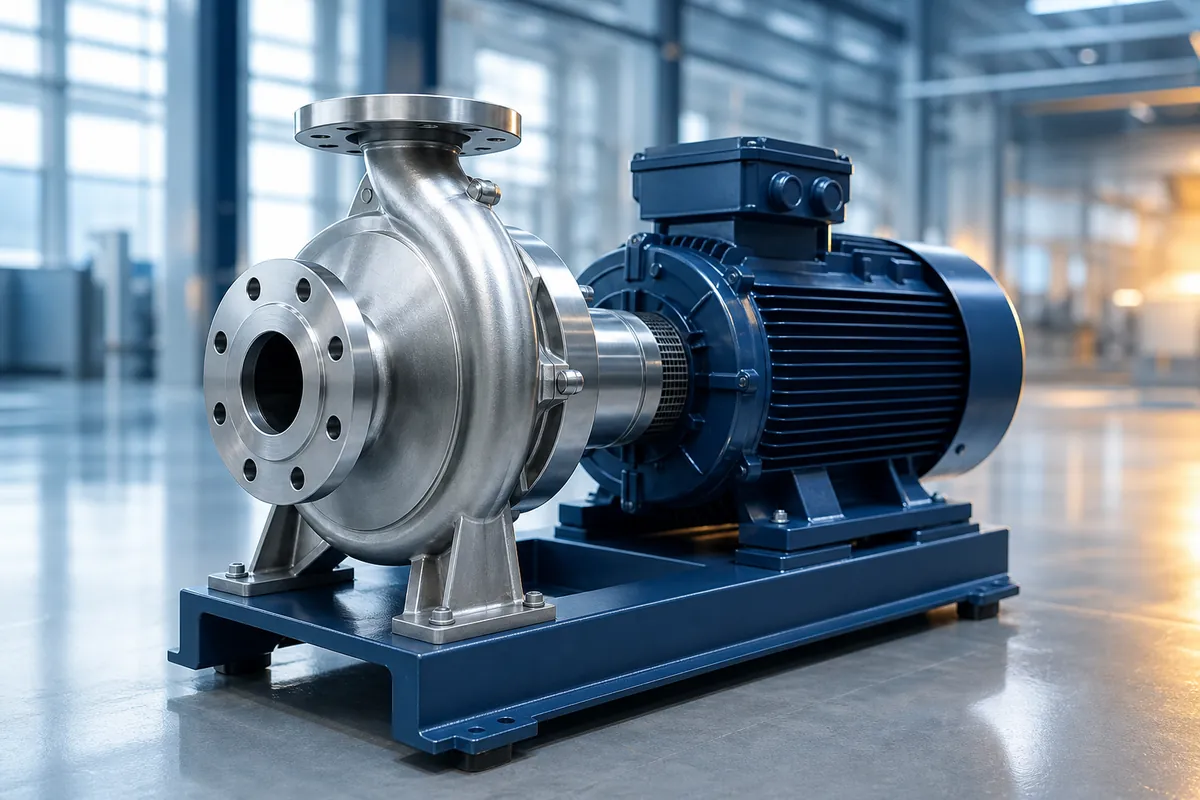

Máy bơm nước trục ngang là bơm ly tâm có trục bơm đặt nằm ngang, động cơ gắn liền thân bơm qua trục — dạng bơm đặt cạn quen thuộc cho cấp nước, tăng áp và tuần hoàn nước sạch trong nhà ở, tòa nhà và nhà xưởng. Nước vào họng hút, cánh bơm quay tạo lực ly tâm đẩy nước ra họng xả theo đúng điểm làm việc của model.

Nhóm gồm 20 dòng Wilson đang bán tại Tiến Phát: 11 dòng ISW và 9 dòng YSW, công suất 0,75–15 kW, lưu lượng 5,6–158 m³/h, cột áp 12,5–32 m, họng DN 32–125, điện 380V, bảo hành 12 tháng.

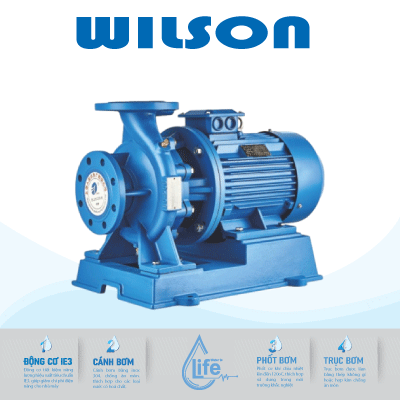

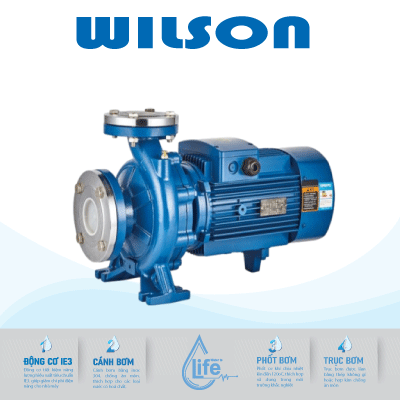

2. Hai dòng ISW và YSW trong nhóm

Hai mươi model trong nhóm chia làm hai dòng ISW và YSW — cùng là bơm ly tâm trục ngang Wilson cho cấp nước, tăng áp và tuần hoàn nước sạch, khác nhau ở dải lưu lượng, cột áp và cỡ họng. Bảng dưới đây tóm tắt đúng số liệu đã công bố trên từng trang sản phẩm.

Đọc bảng theo hàng ngang: mỗi model chỉ đạt đúng một cặp lưu lượng và cột áp của chính nó. Lưu lượng lớn nhất nhóm là 158 m³/h ở YSW100-160-15kW, cột áp lớn nhất nhóm là 32 m ở ISW100-160-15kW và ISW80-160-7.5kW.

3. Bốn con số phải chốt trước khi chọn

Chọn bơm trục ngang không bắt đầu từ công suất. Bốn con số dưới đây quyết định model có đáp ứng đúng nhu cầu hay không.

Lưu lượng cần. Lưu lượng là lượng nước bơm chuyển được trong một giờ, tính bằng m³/h — trong nhóm từ 5,6 m³/h ở ISW40-125A-0.75kW đến 158 m³/h ở YSW100-160-15kW. Chốt lưu lượng theo nhu cầu thực tế: cấp nước sinh hoạt, tăng áp đường ống hay tuần hoàn nước sạch.

Cột áp cần. Cột áp là chiều cao đẩy nước của bơm, tính bằng mét — trong nhóm từ 12,5 m ở ISW100-100-5.5kW đến 32 m ở ISW100-160-15kW và ISW80-160-7.5kW. Cột áp cần tính theo chiều cao đẩy thực tế cộng tổn thất đường ống, không đoán từ công suất motor.

Họng ống hiện có. Họng hút/xả trong nhóm từ DN 32 đến DN 125: model nhỏ nhất ISW40-125A dùng họng DN 49×49, model lớn nhất YSW100-160 dùng họng DN 125×100. Đối chiếu họng ống hiện có trước khi chốt model.

Điện áp tại vị trí lắp. Nhóm dùng điện 380V công nghiệp — đối chiếu nguồn điện tại vị trí lắp trước khi chốt, vì điện áp không thay đổi được bằng cách chọn model khác trong nhóm.

4. Cùng công suất, chọn khác nhau

Cùng một mức công suất, các model trong nhóm cho lưu lượng và cột áp rất khác nhau — không chọn bơm chỉ theo kW.

Cùng 2,2 kW có ba lựa chọn. ISW50-160-2.2kW cho 11,7 m³/h và cột áp 28 m; ISW65-125A-2.2kW cho 22,3 m³/h và cột áp 16 m; YSW40-125-2.2kW cho 36 m³/h và cột áp 16,5 m. Đẩy cao thì chọn ISW50-160, lưu lượng lớn thì chọn YSW40-125.

Cùng 5,5 kW có ba lựa chọn. ISW80-125-5.5kW cho 50 m³/h và cột áp 20 m; ISW100-100-5.5kW cho 100 m³/h và cột áp 12,5 m; YSW65-125A-5.5kW cho 74 m³/h và cột áp 19 m. Cùng 5,5 kW mà lưu lượng chênh nhau gấp đôi giữa ISW80-125 và ISW100-100.

Cùng 15 kW có hai lựa chọn. ISW100-160-15kW cho 100 m³/h và cột áp 32 m; YSW100-160-15kW cho 158 m³/h và cột áp 23 m. Đẩy cao nhất nhóm thì chọn ISW100-160, lưu lượng lớn nhất nhóm thì chọn YSW100-160.

5. Cột áp tính bằng mét, không dùng Pa

Cột áp máy bơm tính bằng mét cột nước — số mét chiều cao mà bơm đẩy nước lên được, trong nhóm từ 12,5 m đến 32 m. Đơn vị Pa là đơn vị cột áp của quạt công nghiệp, không dùng cho máy bơm nước.

Lưu lượng lớn nhất và cột áp lớn nhất không đạt cùng lúc trên một model. Ví dụ ba model ISW họng DN 114 đều cho lưu lượng 100 m³/h nhưng cột áp khác nhau: ISW100-100-5.5kW chỉ 12,5 m, ISW100-125-11kW là 20 m, ISW100-160-15kW là 32 m. Lưu lượng bằng nhau, cột áp chênh nhau gần gấp ba.

6. Khi nào nên hỏi kỹ thuật?

Hỏi kỹ thuật khi chưa xác định được model — trường hợp thường gặp nhất với bơm trục ngang, vì lưu lượng và cột áp phải tính theo nhu cầu dùng nước và đường ống thực tế, không đoán từ công suất motor cũ.

Thông tin càng đủ thì khoanh model càng nhanh: lưu lượng cần, cột áp cần, họng ống hiện có, điện áp tại vị trí lắp và mục đích dùng — cấp nước, tăng áp hay tuần hoàn nước sạch. Nếu đang thay bơm cũ, gửi thêm ảnh tem máy — kỹ thuật đối chiếu lưu lượng, cột áp, họng ống và điện áp trước khi đề xuất model thay thế.

Toàn nhóm bảo hành 12 tháng, không công bố giá trên trang sản phẩm — giá theo cấu hình và số lượng. Gửi đủ bốn con số ở mục 3 để kỹ thuật chốt model và gửi giá theo đúng cấu hình.
