Quạt hút composite vỏ FRP cho nhà xưởng ẩm, hơi hóa chất, gần biển. Lưu lượng 8.000–44.000 m³/h, công suất 0,37–1,1 kW.
Đọc nhanh kiểu đầu ra và điều kiện lắp trước khi mở trang chi tiết.

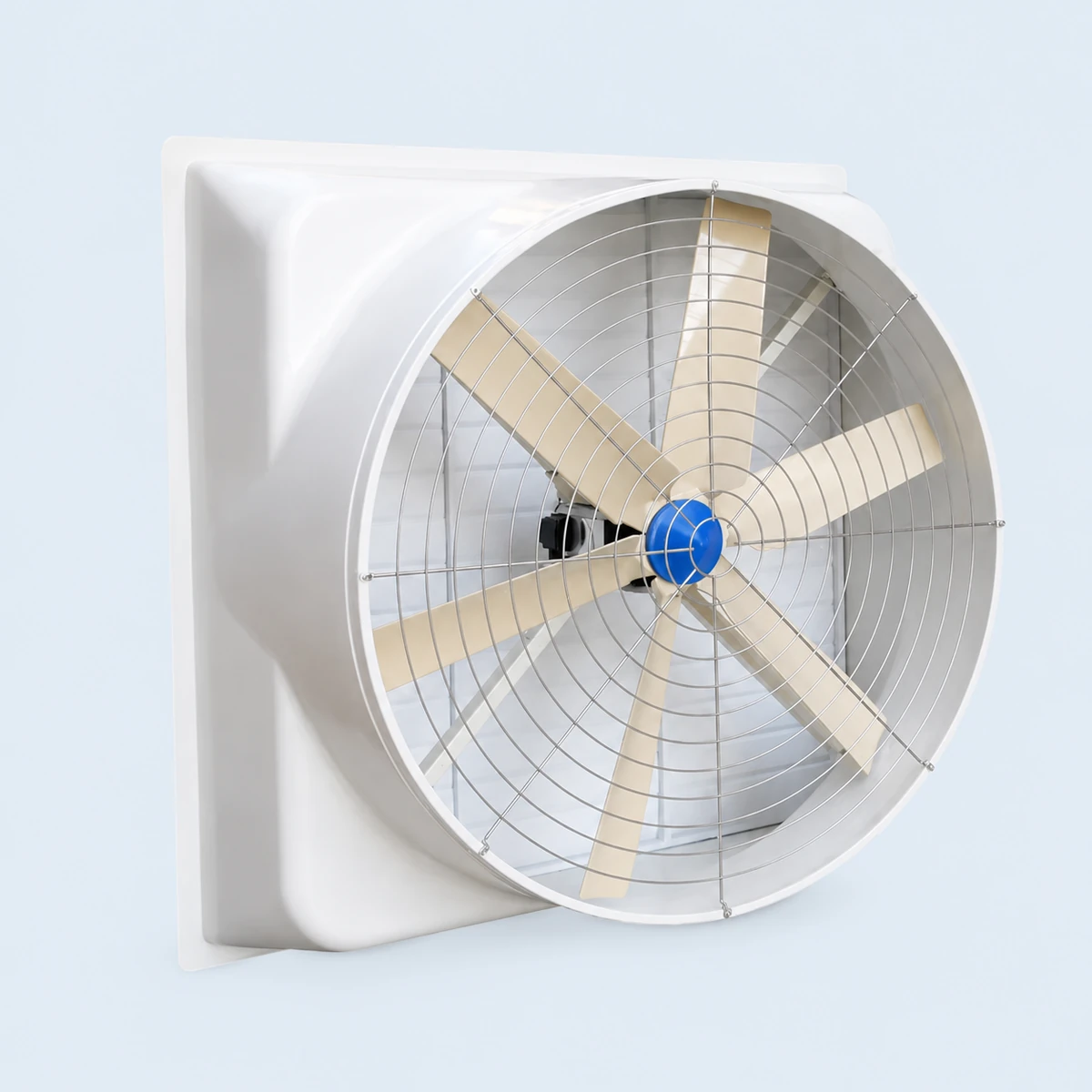

Quạt composite 1060 Winston WS-1060, lưu lượng 28.000 m³/h, công suất 0,55kW cho nhà xưởng và khu sản xuất.
Phù hợp khi: Cần hút gió cho nhà xưởng diện tích vừa
Quạt composite 1260 Winston WS-1260, lưu lượng 40.000 m³/h, công suất 1,1kW cho nhà xưởng và khu sản xuất.
Phù hợp khi: Cần hút gió lưu lượng lớn cho nhà xưởng vừa và lớn

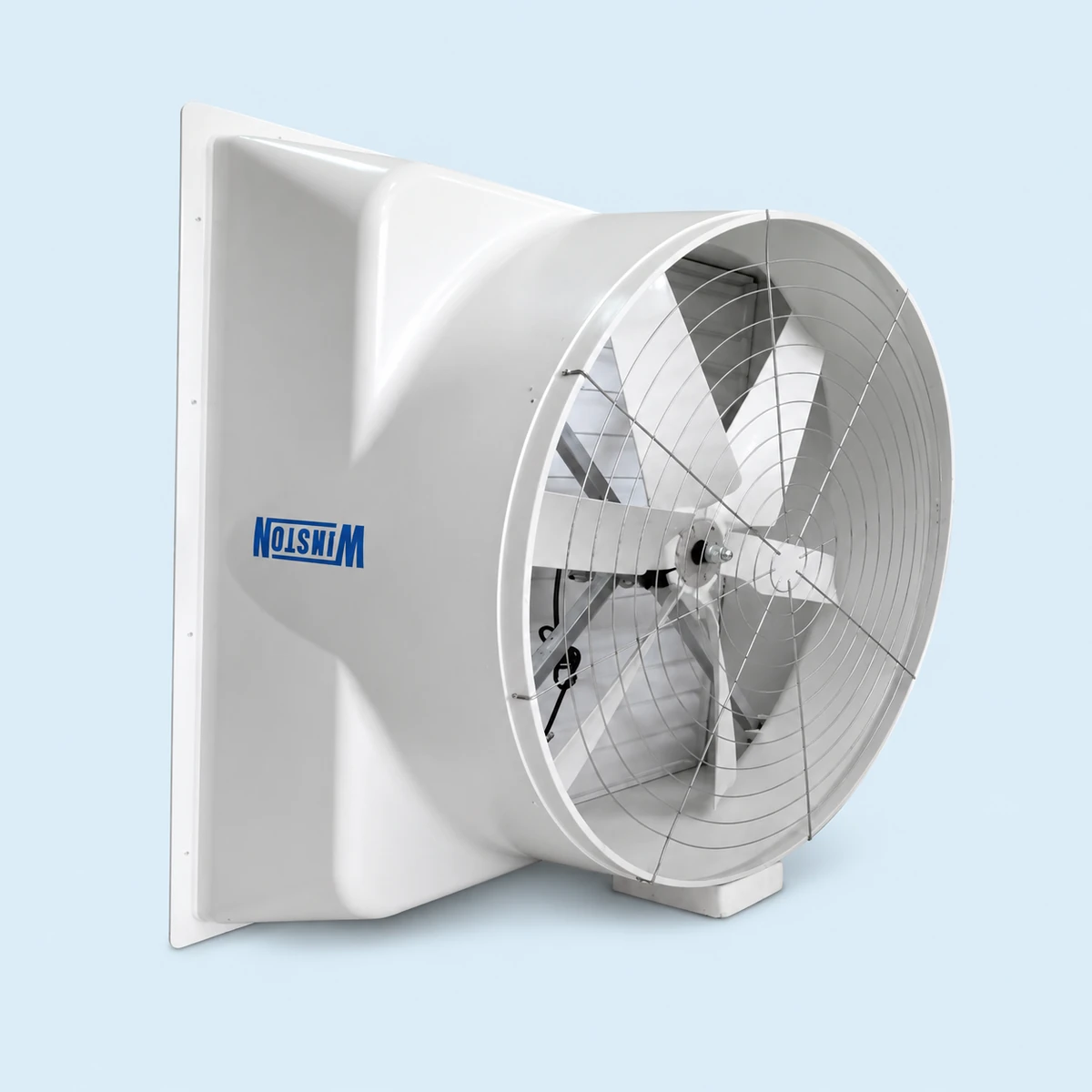

Quạt composite 1460 Winston WS-1460, lưu lượng 44.000 m³/h, công suất 1,1kW cho nhà xưởng và khu sản xuất.
Phù hợp khi: Cần hút gió lưu lượng lớn cho nhà xưởng rộng
Không có sản phẩm khớp bộ lọc.
Không biết model cũ? Gửi ảnh tem, toàn bộ cụm thiết bị và vị trí lắp để kỹ thuật đối chiếu.
Gửi ảnh / thông số →Chọn quạt hút composite khi môi trường lắp đặt là lý do quyết định, không phải khi cần lưu lượng lớn nhất. Vỏ sợi thủy tinh chống cháy không gỉ như khung thép, nên nhóm này hợp với xưởng ẩm, có hơi hóa chất, chế biến thủy sản hoặc gần biển — những nơi khung thép mạ kẽm xuống cấp nhanh. Xưởng khô ráo, không có hơi ăn mòn thì quạt hút khung vuông đã đủ.
Nhóm composite của Tiến Phát có 6 model Winston WS-560 đến WS-1460, lưu lượng 8.000–44.000 m³/h, công suất 0,37–1,1 kW, độ ồn 60–70 dB, điện 220V/380V, bảo hành 12 tháng. Cả 6 model đều lắp tường hoặc lắp mái; điểm phân biệt giữa các model là lưu lượng cần và kích thước ô chờ.
FRP là sợi thủy tinh gia cường nhựa: vỏ quạt đúc từ sợi thủy tinh nên không bị gỉ sét như kim loại, đồng thời chống cháy theo công bố của sản phẩm. Khung thép mạ kẽm của quạt vuông bền cơ học và chịu va đập tốt, nhưng lớp mạ mòn dần trong môi trường ẩm và hơi hóa chất, rồi thép bên trong bắt đầu gỉ. Vỏ FRP không có lớp mạ để mòn nên bền hơn trong môi trường ăn mòn.
Khác biệt này chỉ có ý nghĩa khi môi trường thật sự ăn mòn. Trong xưởng may hay xưởng lắp ráp khô ráo, vỏ FRP và khung thép hút gió tương đương ở cùng lưu lượng — lúc đó chọn theo lưu lượng và kích thước ô chờ. Trong xưởng nhuộm, xi mạ, chế biến thủy sản hoặc trại chăn nuôi có khí amoniac, vỏ FRP là lựa chọn đúng ngay từ đầu, vì thay quạt sau này tốn kém hơn nhiều.
Bảng dưới đây tóm tắt đúng số liệu đã công bố trên từng trang sản phẩm; ô ghi “chưa công bố” là số chưa có trên trang nguồn, không phải số ước tính.
| Model | Lưu lượng | Công suất | Cánh | Tốc độ | Độ ồn | Trọng lượng | Kích thước khung |
|---|---|---|---|---|---|---|---|
| WS-560 | 8.000 m³/h | 0,37 kW | 380 mm | 700 vòng/phút | 60–70 dB | 15 kg | 560×560×450 mm |

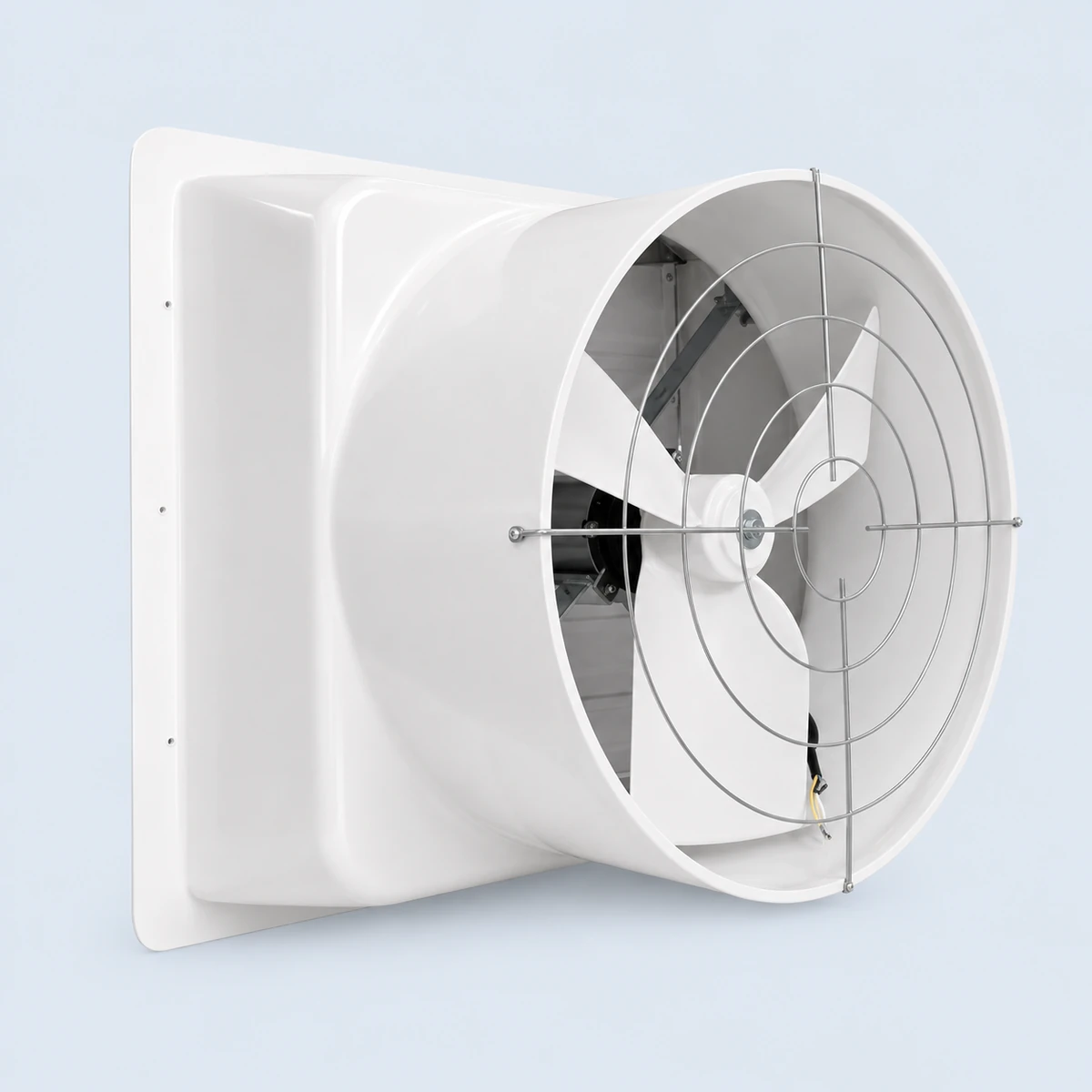

| WS-660 | 10.000 m³/h | 0,37 kW | 480 mm | 700 vòng/phút | 60–70 dB | 18 kg | 660×660×450 mm |
| WS-850 | 13.000 m³/h | 0,55 kW | 640 mm | 540 vòng/phút | 60–70 dB | 23 kg | 850×850×450 mm |
| WS-1060 | 28.000 m³/h | 0,55 kW | 890 mm | 520 vòng/phút | 60–70 dB | 36 kg | 1.060×1.060×560 mm |
| WS-1260 | 40.000 m³/h | 1,1 kW | 1.080 mm | 520 vòng/phút | 60–70 dB | 43 kg | 1.260×1.260×560 mm |
| WS-1460 | 44.000 m³/h | 1,1 kW | 1.260 mm | 520 vòng/phút | 60–70 dB | 56 kg | 1.460×1.460×600 mm |
Hai điểm cần lưu ý. Thứ nhất, bước nhảy lưu lượng lớn nhất nằm giữa WS-850 và WS-1060: từ 13.000 lên 28.000 m³/h, tức không có model nào ở khoảng giữa; xưởng cần khoảng 20.000 m³/h thì dùng hai quạt nhỏ hoặc một quạt WS-1060 chạy dư lưu lượng. Thứ hai, tốc độ quay giảm dần theo cỡ quạt: hai model nhỏ quay 700 vòng/phút, WS-850 quay 540 vòng/phút, ba model lớn quay 520 vòng/phút. Cột áp, số cánh, thông tin động cơ của WS-560, WS-660 và WS-850, cùng cấp IP của WS-1460, hiện chưa công bố.
Chọn cỡ bắt đầu từ tổng lưu lượng xưởng cần, rồi chia cho lưu lượng của từng model và làm tròn lên. Xưởng cần khoảng 40.000 m³/h thì một quạt WS-1260 vừa đủ; cần khoảng 80.000 m³/h thì dùng hai quạt WS-1260, hoặc một quạt WS-1460 cộng một quạt WS-560. Chia thành nhiều quạt nhỏ có lợi khi cần chạy luân phiên hoặc khi một quạt dừng bảo trì.
Về số điện tiêu thụ, tính theo công suất đã công bố: WS-560 và WS-660 là 0,37 kW, chạy 8 giờ hết 2,96 số điện mỗi quạt; WS-850 và WS-1060 là 0,55 kW, chạy 8 giờ hết 4,4 số điện; WS-1260 và WS-1460 là 1,1 kW, chạy 8 giờ hết 8,8 số điện. Con số này chỉ tính riêng quạt. Quạt càng lớn thì mỗi số điện đổi được càng nhiều gió.
Bốn thông số dưới đây quyết định model có hút đủ và lắp vừa hay không — gửi đủ bốn thông số thì kỹ thuật khoanh đúng nhóm ngay.
Lưu lượng cần. Tổng lưu lượng xưởng cần quyết định cỡ quạt và số quạt. Dải đã công bố: 8.000 (WS-560), 10.000 (WS-660), 13.000 (WS-850), 28.000 (WS-1060), 40.000 (WS-1260) và 44.000 m³/h (WS-1460).
Môi trường lắp đặt. Xưởng ẩm, có hơi hóa chất hay gần biển thì vỏ FRP là lý do chọn nhóm này. Chỉ WS-1060 và WS-1260 công bố motor cấp IP55; các model còn lại chốt cấp bảo vệ motor khi khảo sát.
Điện áp. Năm model chạy 220V/380V/50Hz; riêng WS-850 ghi 220V/380V. Kiểm tra nguồn điện tại xưởng trước khi chốt, vì công suất từ 0,55 kW trở lên thường dùng điện 380V ba pha.
Kích thước ô chờ. Khung quạt từ 560×560×450 mm đến 1.460×1.460×600 mm tùy model. Ô tường hoặc vị trí mái phải chừa đúng kích thước của model đã chọn; ô chờ sai kích thước thì quạt không lắp vừa dù lưu lượng đã đúng.
Hỏi kỹ thuật khi chưa xác định được model — trường hợp thường gặp nhất với quạt composite, vì môi trường ăn mòn và lưu lượng phải tính theo xưởng thực tế, không đoán từ công suất quạt cũ.
Thông tin càng đủ thì khoanh model càng nhanh: diện tích và chiều cao xưởng, môi trường lắp đặt, vị trí lắp là tường hay mái, kích thước ô chờ hiện có, và nguồn điện tại xưởng. Nếu đang thay quạt cũ, gửi thêm ảnh tem máy và ảnh vị trí lắp để kỹ thuật đối chiếu trước khi đề xuất model thay thế.
Ba trường hợp bắt buộc phải hỏi trước khi chốt: xưởng có hơi hóa chất mạnh, vì cần xác nhận vỏ FRP có hợp với loại hơi đó không; lắp quạt lên mái, vì cần kiểm tra kết cấu mái chịu được trọng lượng quạt từ 15 kg đến 56 kg; và khi muốn dùng WS-560, WS-660 hoặc WS-850, vì thông tin động cơ và vật liệu cánh của ba model này chưa công bố. Toàn nhóm bảo hành 12 tháng, không công bố giá trên trang sản phẩm.
Trong cùng tầm lưu lượng, quạt composite và quạt vuông hút được lượng gió tương đương, khác nhau ở vật liệu vỏ và môi trường lắp đặt.
Là nhóm 6 dòng quạt hút Winston WS-560, WS-660, WS-850, WS-1060, WS-1260 và WS-1460, vỏ bằng sợi thủy tinh chống cháy (FRP), lắp tường hoặc lắp mái cho nhà xưởng. Lưu lượng 8.000–44.000 m³/h, công suất 0,37–1,1 kW, điện 220V/380V, bảo hành 12 tháng.

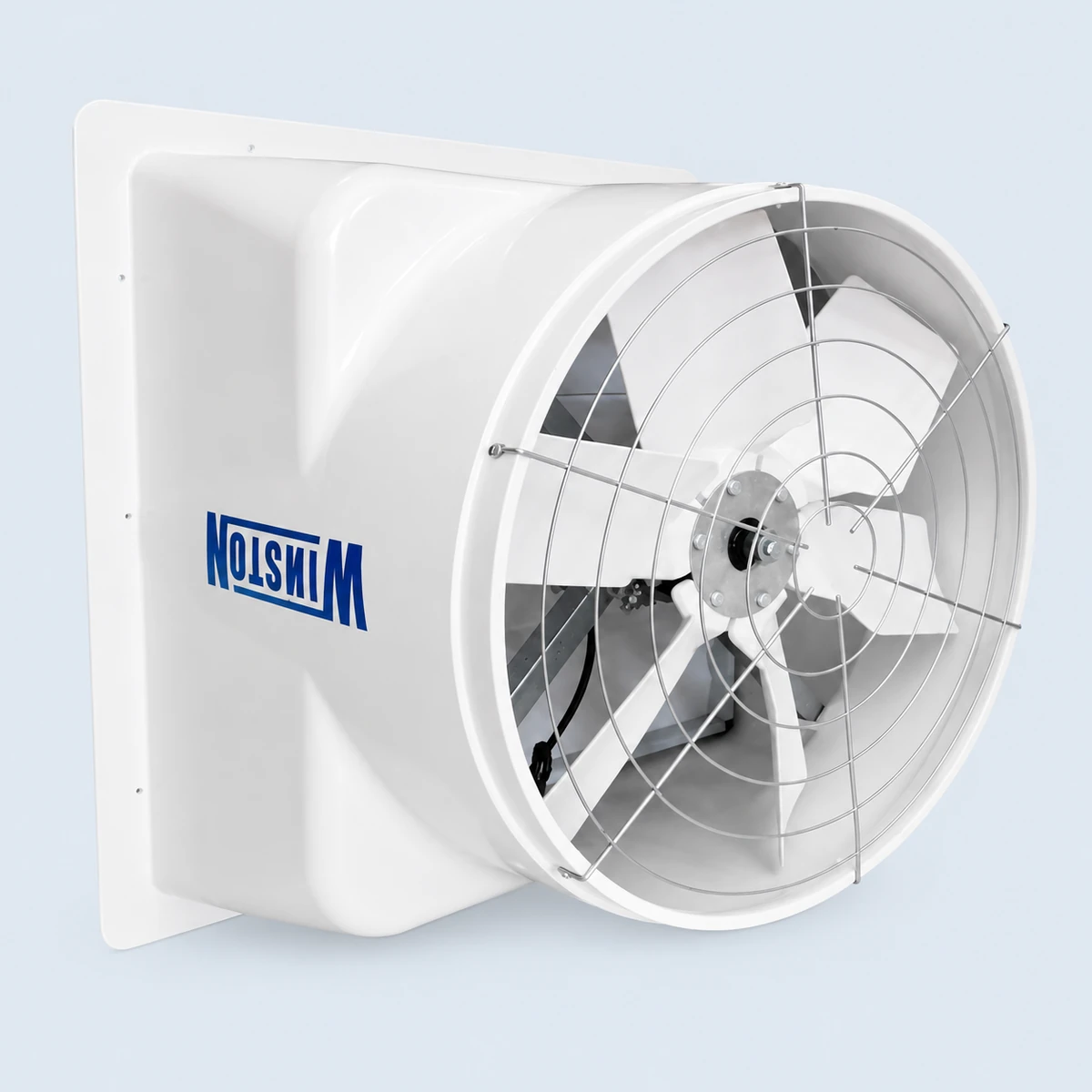

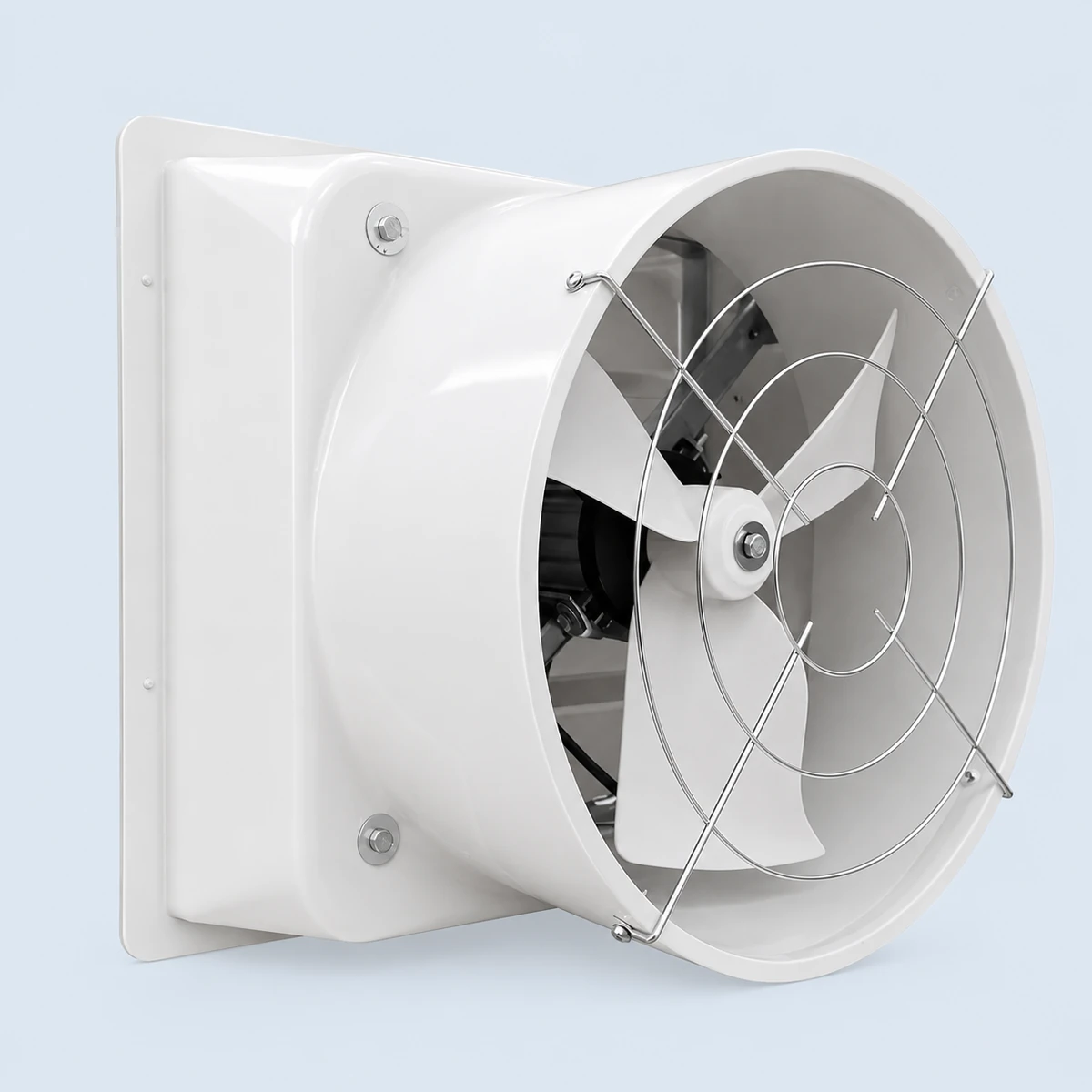

WS-560 là model nhỏ nhất: lưu lượng 8.000 m³/h, công suất 0,37 kW, cánh 380 mm, trọng lượng 15 kg. WS-850 ở giữa: lưu lượng 13.000 m³/h, công suất 0,55 kW, cánh 640 mm, trọng lượng 23 kg. WS-1460 là model lớn nhất: lưu lượng 44.000 m³/h, công suất 1,1 kW, cánh 1.260 mm, trọng lượng 56 kg. Cả ba đều có độ ồn 60–70 dB và vỏ sợi thủy tinh chống cháy.
Lắp tường hoặc lắp mái cho nhà xưởng và khu sản xuất. Kích thước khung từ 560×560×450 mm (WS-560) đến 1.460×1.460×600 mm (WS-1460), nên cần chừa ô tường hoặc vị trí mái đúng kích thước của model đã chọn trước khi giao quạt.
WS-1060 và WS-1260 công bố motor vỏ nhôm truyền động trực tiếp, cấp IP55; WS-1460 công bố motor vỏ nhôm truyền động trực tiếp, không ghi cấp IP. WS-560, WS-660 và WS-850 chưa công bố thông tin động cơ và vật liệu cánh, kỹ thuật xác nhận khi chốt phương án.
